カムロック カプラー ダストキャップ ツインロック
- 品番｜634-BL-SST
- 材質｜ステンレス
安全
作業性アップ
着脱簡単
腐食に強い
カムロック カプラー ダストキャップ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- カムロック
- ダストキャップ
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
| 型番 | 634-BL-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |
| カムアーム | SCS14（SUS316相当） | |
| 固定部品 | SUS304 | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

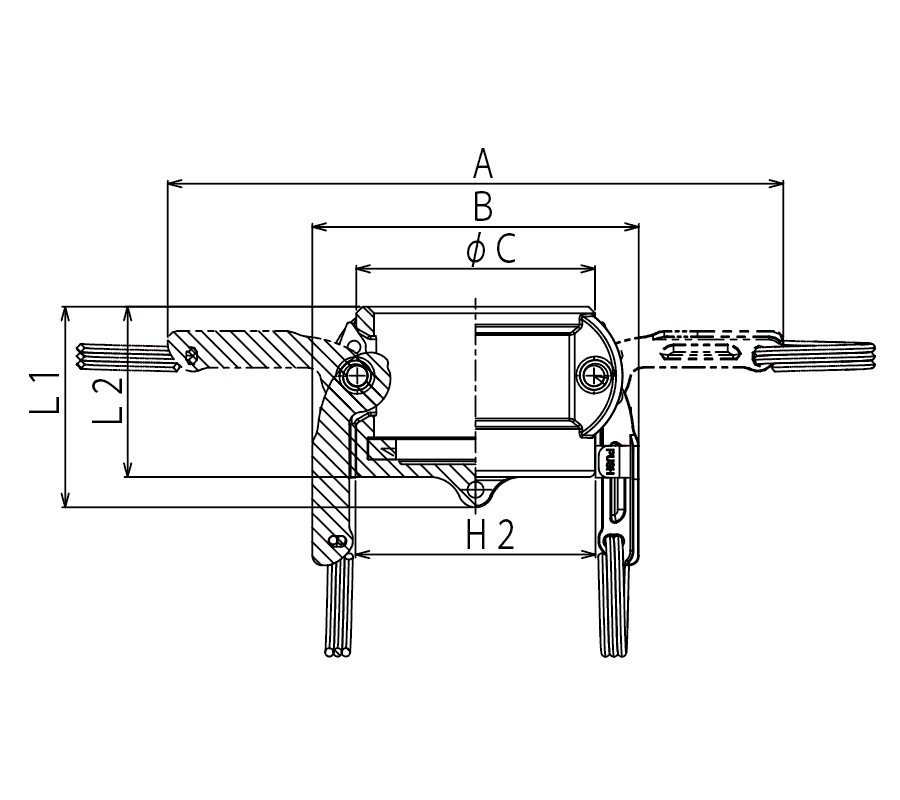

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| A | B | C | L1 | L2 | ||
| 634-BL3/4SST | 3/4" | 112 | 66 | 41 | 42 | 34 |
| 634-BL1SST | 1" | 139 | 76 | 47 | 50 | 41 |
| 634-BL1-1/4SST | 1-1/4" | 176 | 85 | 58 | 56 | 47 |
| 634-BL1-1/2SST | 1-1/2" | 184 | 93 | 65 | 57 | 47 |
| 634-BL2SST | 2" | 193 | 103 | 75 | 63 | 54 |
| 634-BL2-1/2SST | 2-1/2" | 205 | 125 | 90 | 68 | 57 |
| 634-BL3SST | 3" | 248 | 141 | 108 | 71 | 61 |
| 634-BL4SST | 4" | 277 | 169 | 140 | 72 | 61 |
※3/4”カプラーは1/2”アダプターにも接続できます。 ※1/2”と3/4”カプラーは共用です。 ※ガスケットはブナ-N（NBR)を標準装備。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
※ダストキャップは耐圧製品ではありませんので圧力をかけないでください。
