カムロック カプラー フランジ
- 品番｜633-LBS-SST
- 材質｜ステンレス
着脱簡単
腐食に強い
安全
カムロック カプラー フランジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1-1/2、2、2-1/2、3、4
- 機器側
- フランジ
| 型番 | 633-LBS-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

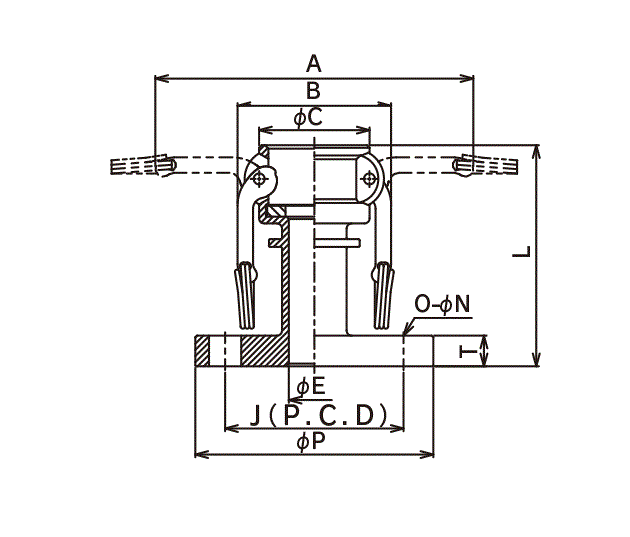

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | J | L | O-N | P | T | ||
| 633-LBS1-1/2SST | 1-1/2" | 187 | 87 | 65 | 31 | 105 | 119 | 4-19 | 140 | 16 |
| 633-LBS2SST | 2" | 196 | 96 | 75 | 43 | 120 | 130 | 4-19 | 155 | 16 |
| 633-LBS2-1/2SST | 2-1/2" | 208 | 108 | 90 | 55 | 140 | 145 | 4-19 | 175 | 18 |
| 633-LBS3SST | 3" | 249 | 137 | 108 | 68 | 150 | 160 | 8-19 | 185 | 18 |
| 633-LBS4SST | 4" | 277 | 166 | 140 | 92 | 175 | 178 | 8-19 | 210 | 18 |
※ガスケットはブナ-N（NBR)を標準装備。※在庫僅少品ですので在庫及び納期確認についてはお問合せください。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
