カムロック アダプター オネジ
- 品番｜633-FB-SST
- 材質｜ステンレス
腐食に強い
商品の特徴
-
腐食に強い
腐食に強く、長寿命。耐久性が良く、流体への影響が少ない。
腐食に強い
腐食に強く、長寿命。耐久性が良く、流体への影響が少ない。
カムロック アダプター オネジ
工場設備配管・各種機械組込用継手
- カムロック
- アダプター
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
- 機器側
- オネジ
- 接続サイズ
- R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4、R5、R6
| 型番 | 633-FB-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |

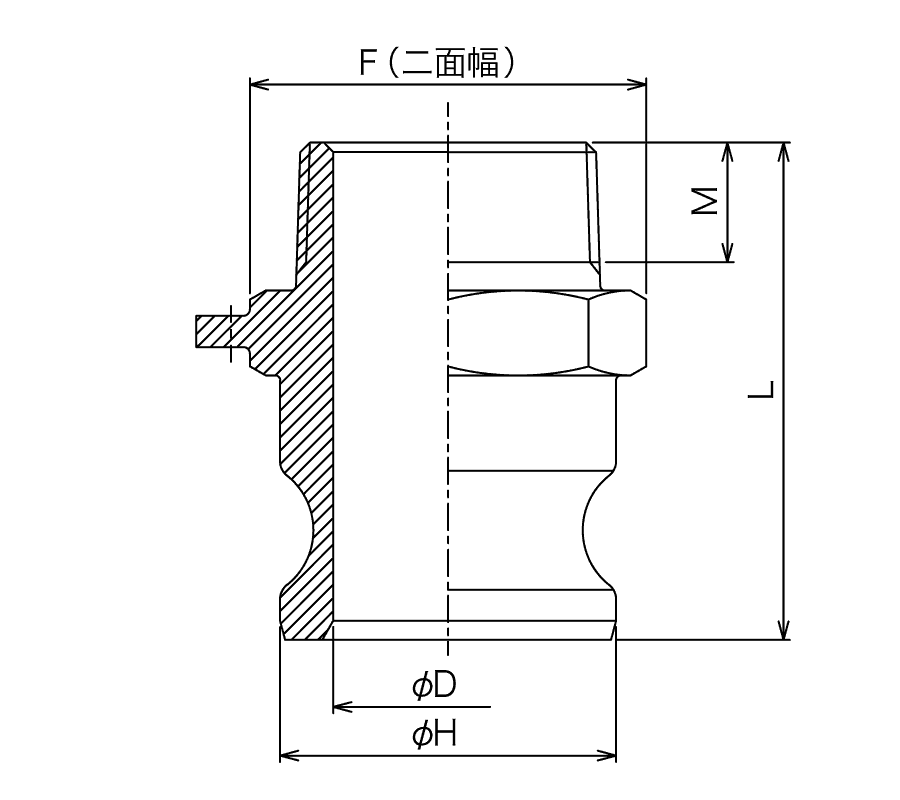

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | F | H | L | M | S | ||
| 633-FB1/2SST | 1/2" | 14 | 35 | 32 | 59 | 16 | R1/2 |
| 633-FB3/4SST | 3/4" | 20 | 35 | 32 | 59 | 16 | R3/4 |
| 633-FB1SST | 1" | 24 | 41 | 37 | 73 | 18 | R1 |
| 633-FB1-1/4SST | 1-1/4" | 29 | 48 | 45 | 82 | 21 | R1-1/4 |
| 633-FB1-1/2SST | 1-1/2" | 37 | 59 | 53 | 85 | 21 | R1-1/2 |
| 633-FB2SST | 2" | 48 | 68 | 63 | 95 | 25 | R2 |
| 633-FB2-1/2SST | 2-1/2" | 56 | 84 | 76 | 102 | 29 | R2-1/2 |
| 633-FB3SST | 3" | 73 | 100 | 92 | 106 | 31 | R3 |
| 633-FB4SST | 4" | 98 | 129 | 120 | 123 | 37 | R4 |
| 633-FB5SST | 5" | 121 | 149 | 146 | 122 | 38 | R5 |
| 633-FB6SST | 6" | 149 | 196 | 176 | 127 | 38 | R6 |
※1/2”アダプターは3/4”カプラーにも接続できます。 ※3/4”アダプターは1/2”カプラーにも接続できます。 ※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
