グローバル工場設備配管・各種機械組込用継手（トヨシリコーンスチームホース・トヨシリコーンサーモホース専用）
管用平行メネジ継手加締品
- 品番｜H04B
- 材質｜真鍮
漏れ・抜け防止
商品の特徴
-
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
漏れ・抜け防止
ホースと継手を加締めるのでホース抜けや流体漏れを防止し安全。
-
安全・長寿命
ホース内管が切れにくいカバーとニップル形状で安全・長寿命。
安全・長寿命
ホース内管が切れにくいカバーとニップル形状で安全・長寿命。
管用平行メネジ継手加締品
工場設備配管・各種機械組込用継手（トヨシリコーンスチームホース・トヨシリコーンサーモホース専用）
- ホース側
- 加締め
- ホース内径（mm）
- 9、12、19、25
- 機器側
- メネジ
- 接続サイズ
- G3/8、G1/2、G3/4、G1
| 型番 | H04B | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 薬品・化粧品 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手ニップル | 真鍮 |
| 継手カバー | アルミ | |

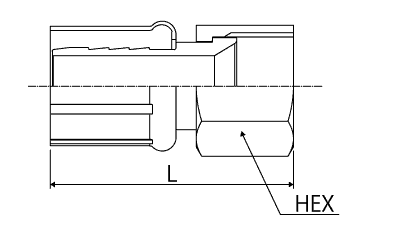

継手規格表
| 品番 | 適合 ホース内径（mm） |
ネジ規格 | 寸法（mm） | ||
|---|---|---|---|---|---|
| E | H | HEX | |||
| H04B-9 | 9 | G3/8 | 22 | 20 | 19 |
| H04B-12 | 12 | G1/2 | 25 | 23 | 24 |
| H04B-19 | 19 | G3/4 | 29 | 31 | 30 |
| H04B-25 | 25 | G1 | 33 | 31 | 38 |
ホースアッセンブリー長さの許容範囲（JISB8360による）
| アッセンブリーの長さ＝mm | 許容範囲＝mm | |
|---|---|---|
| 500未満 | +10 | 0 |
| 500以上1000未満 | +15 | 0 |
| 1000以上2000未満 | +20 | 0 |
| 2000以上5000未満 | +1.0% | 0 |
| 5000以上 | +2.0% | 0 |
注意事項
※ネジ部分に段差がありますので、サニタリー配管（食品等）には不向きです。 食品の衛生面に問題が発生する恐れがあります。
※継手単品での販売はいたしておりません
