グローバル耐熱・高温水用
トヨシリコーンサーモホース
品番｜TSITH
TOYOSILICONE THERMO HOSE
耐熱性に優れた耐圧ホース
長持ち
安全
商品の特徴
-
耐熱性に優れた耐圧ホース
120℃までの高温流体、100℃以下の高温水に使用可能（使用条件あり）。温調機などの配管に適しています。 マイナス30℃でも柔軟で搬送用ホースとして使用可能
耐熱性に優れた耐圧ホース
120℃までの高温流体、100℃以下の高温水に使用可能（使用条件あり）。温調機などの配管に適しています。 マイナス30℃でも柔軟で搬送用ホースとして使用可能
-
長持ち
熱によるホース硬化、劣化が少なく長寿命で生産トラブルを低減できます。
長持ち
熱によるホース硬化、劣化が少なく長寿命で生産トラブルを低減できます。
-
安全

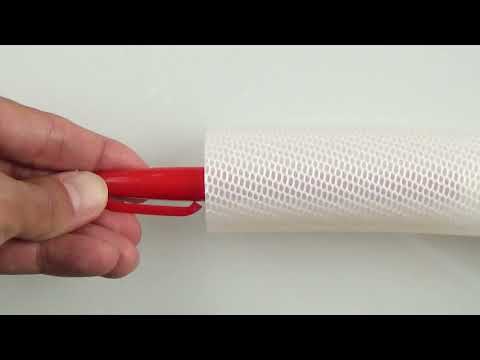

特殊な糸抜け防止構造で耐圧性能が良く、継手付近でのトラブル防止ができ安全・安心
安全
特殊な糸抜け防止構造で耐圧性能が良く、継手付近でのトラブル防止ができ安全・安心
-
トヨシリコーンサーモホース
耐熱・高温水用
| 用途 | 温調機・各種耐熱配管用耐圧ホース | |
|---|---|---|
| 流体 | ||
| 機能 |
正圧(圧送) 負圧(バキューム) 高耐圧 耐熱 耐寒 透明 柔軟 折れつぶれ防止 耐油(動植物油) 耐油(鉱物油) 耐薬品 低臭 低溶出 非粘着 静電気防止 結露防止 耐摩耗 難燃 可塑剤不使用 分別廃棄不要 |
|
| 法規則 | RoHS2適合 | |
| 仕様 | 主材質 | シリコーンゴム |
| 補強材 | ポリエステル糸 | |
| 内径 | 6.3mm～25.4mm | |
| 使用温度範囲 | -30℃~120℃ | |
| その他 |
高温水（100℃以下） スチーム（短時間120℃以下） 動植物油（70℃以下） |
|
サイズ別規格表 使用温度範囲 -30℃ 〜 120℃
| 品番 | 内径×外径（mm） | 使用圧力（MPa） | 定尺重量（kg/巻） | 定尺（m） | 最小曲げ半径（mm） |
|---|---|---|---|---|---|
| TSITH-6 | 6.3 × 12.3 | 0~1.0 | 4.6 | 40 | 80 |
| TSITH-9 | 9.5 × 16 | 0~1.0 | 6.4 | 40 | 100 |
| TSITH-12 | 12.7 × 19.5 | 0~0.5 | 4.1 | 20 | 130 |
| TSITH-15 | 15.9 × 24 | 0~0.5 | 6.2 | 20 | 150 |
| TSITH-19 | 19 × 28 | 0~0.5 | 8.2 | 20 | 180 |
| TSITH-25 | 25.4 × 35.5 | 0~0.5 | 11.8 | 20 | 220 |
梱包：箱入り 着色：乳白/オレンジライン入り
関連リンク
注意事項
注意！
（1）無極性有機溶剤（ベンゼン、トルエン、ヘキサン等）、ハロゲン化炭化水素（塩化メチレン、トリクロロエタン等）、高濃度の強酸、強アルカリ等には絶対に使用しないでください。
（2）スチームでの長時間使用はしないでください。スチーム洗浄の場合は飽和水蒸気圧力０.２MPa（120℃）以下で短時間で行ってください。
（3）鉱物油及び70℃以上の動・植物油等には絶対に使用しないでください。
（4）100℃を超える高温水に使用しないでください。ホース補強材（糸）が脆くなり、ホースが破裂し、ケガ・火傷等の二次被害が発生する恐れがあります。
（5）シリコーンゴムは、ガス透過性が高い性質を持っています。気体を使用される場合は、ご注意ください。選定前に必ず取扱注意事項をご確認ください。
適合継手
| ホース 詳細 |
ホース接続 | 加締め | 加締め | 袋ナット | 袋ナット | 袋ナット |
|---|---|---|---|---|---|---|
| 継手規格 | オネジ | メネジ | フェルール | オネジ | オネジ | |
| 主材質 |
真鍮
|
真鍮
|
ステンレス
|
ステンレス
|
真鍮
|
|

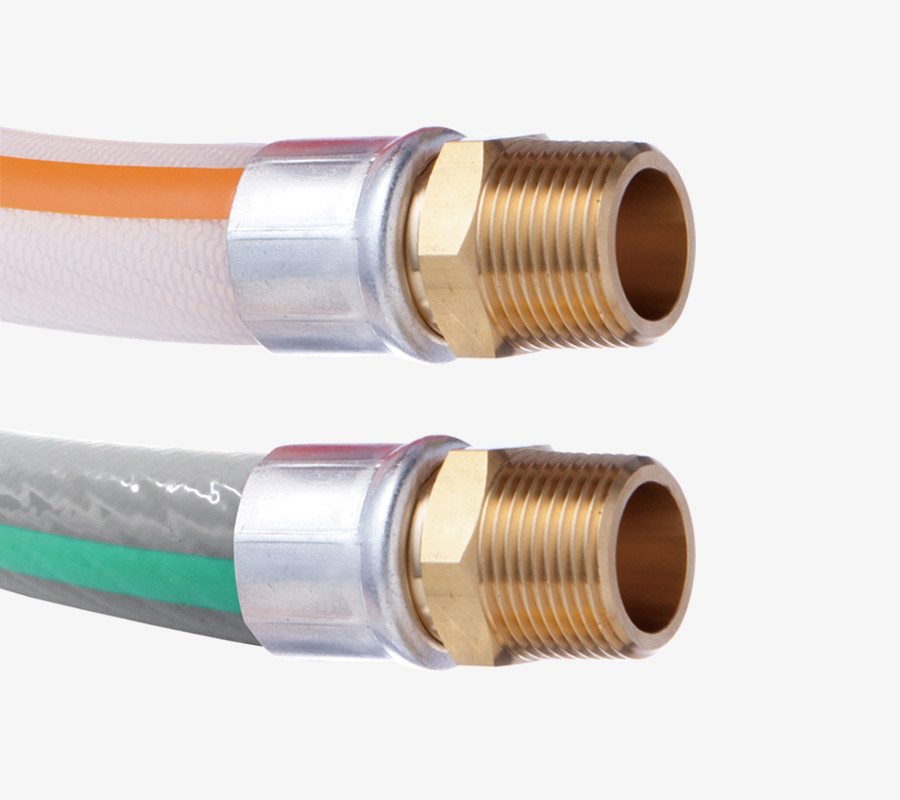

| 型番 | H01B | H04B | TC3-FS | TC3-SS | TC3-BS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
|
|
|
|
|
| TSITH-6 |
6.3
12.3
|
- | - | - | - | - |
| TSITH-9 |
9.5
16
|
◯ | ◯ | ◯ | ◯ | ◯ |
| TSITH-12 |
12.7
19.5
|
◯ | ◯ | ◯ | ◯ | - |
| TSITH-15 |
15.9
24
|
- | - | ◯ | ◯ | - |
| TSITH-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | - |
| TSITH-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | - |
適合カムロック
| ホース 詳細 |
ホース接続 | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | カプラー | カプラー | カプラー | カプラー | カプラー | カプラー | アダプター | アダプター | アダプター | アダプター | カプラー | カプラー | |
| 主材質 |
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
アルミ合金
|
ステンレス
|
ステンレス
|
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ブロンズ（青銅）
|
樹脂（PP）
|
|
| 型番 | 633-C-AL | 633-C-BR | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-SST | 633-E-AL | 633-E-BR | 633-E-PP | 633-CL-BR | 633-CL-PP | |
| ホース 品番 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| TSITH-6 |
6.3
12.3
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TSITH-9 |
9.5
16
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TSITH-12 |
12.7
19.5
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TSITH-15 |
15.9
24
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TSITH-19 |
19
28
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TSITH-25 |
25.4
35.5
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
