カムロック カプラー メネジ ツインロック
- 品番｜633-DBL-SST
- 材質｜ステンレス
安全
作業性アップ
着脱簡単
腐食に強い
カムロック カプラー メネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- 機器側
- メネジ
- 接続サイズ
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4
| 型番 | 633-DBL-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |
| カムアーム | SCS14（SUS316相当） | |
| 固定部品 | SUS304 | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

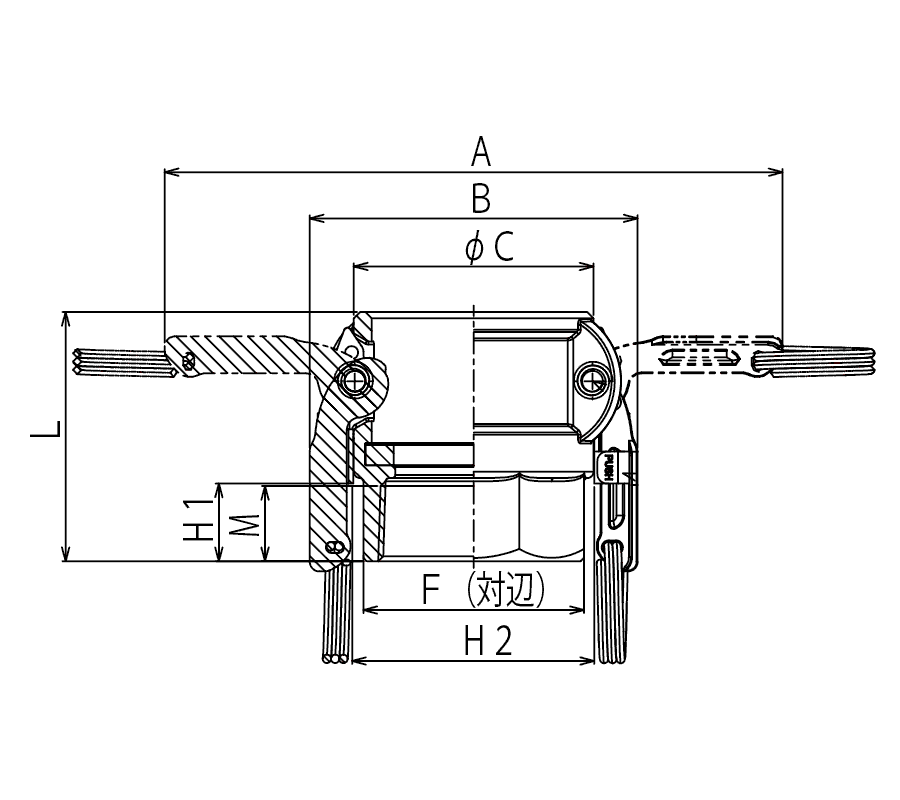

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | H1 | H2 | L | M | S | ||
| 633-DBL1/2SST | 1/2" | 112 | 66 | 41 | 32 | 10 | 41 | 51 | 15 | Rc1/2 |
| 633-DBL3/4SST | 3/4" | 112 | 66 | 41 | 35 | 10 | 41 | 51 | 15 | Rc3/4 |
| 633-DBL1SST | 1" | 139 | 76 | 47 | 41 | 7 | 46 | 62 | 18 | Rc1 |
| 633-DBL1-1/4SST | 1-1/4" | 176 | 85 | 58 | 48 | 17 | 58 | 69 | 19 | Rc1-1/4 |
| 633-DBL1-1/2SST | 1-1/2" | 184 | 93 | 65 | 59 | 20 | 66 | 72 | 21 | Rc1-1/2 |
| 633-DBL2SST | 2" | 193 | 103 | 75 | 69 | 24 | 75 | 78 | 23 | Rc2 |
| 633-DBL2-1/2SST | 2-1/2" | 205 | 125 | 90 | 83 | 32 | 93 | 89 | 29 | Rc2-1/2 |
| 633-DBL3SST | 3" | 248 | 141 | 108 | 99 | 29 | 112 | 91 | 29 | Rc3 |
| 633-DBL4SST | 4" | 277 | 169 | 140 | 130 | 33 | 140 | 95 | 33 | Rc4 |
※1/2”カプラーは3/4”アダプターにも接続できます。※3/4”カプラーは1/2”アダプターにも接続できます。※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
