カムロック カプラー メネジ ツインロック
- 品番｜633-DBL-PP
- 材質｜樹脂（PP）
安全
軽量で作業性アップ
着脱簡単
耐薬品性能に優れる
カムロック カプラー メネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1、1-1/2、2
- 機器側
- メネジ
- 接続サイズ
- Rc1、Rc1-1/2、Rc2
| 型番 | 633-DBL-PP | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | PP |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| 固定部品 | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

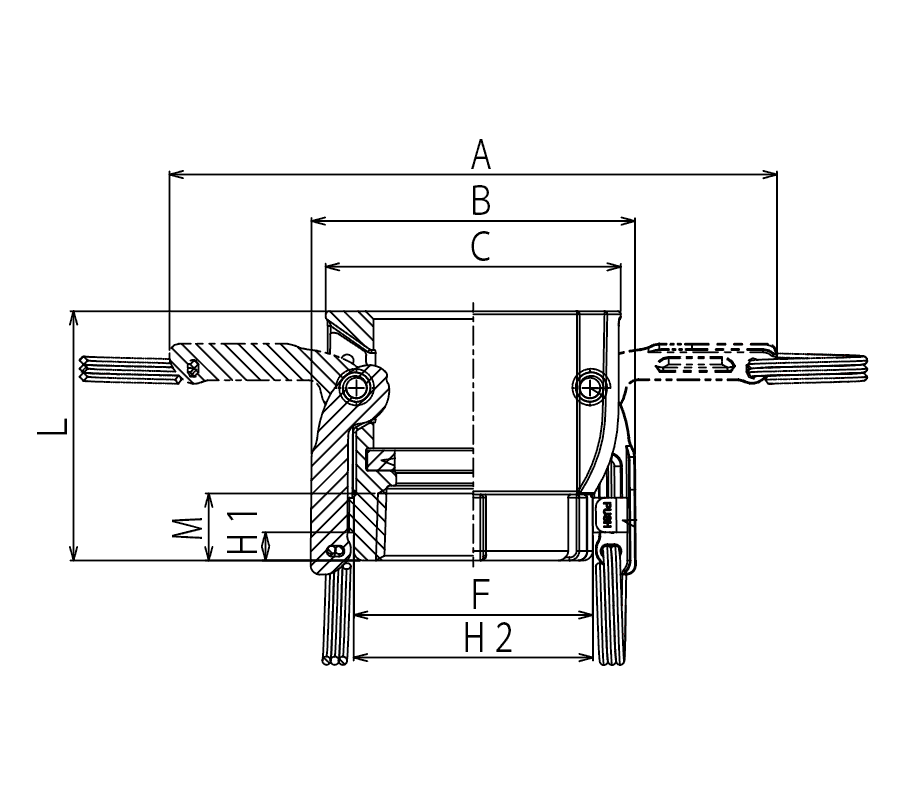

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | B | C | F | H1 | H2 | L | M | S | ||
| 633-DBL1PP | 1" | 139 | 76 | 64 | 51 | 9 | 46 | 66 | 20 | Rc1 |
| 633-DBL1-1/2PP | 1-1/2" | 181 | 93 | 82 | 68 | 4 | 66 | 71 | 22 | Rc1-1/2 |
| 633-DBL2PP | 2" | 190 | 103 | 94 | 81 | 9 | 76 | 79 | 20 | Rc2 |
※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
