カムロック カプラー オネジ ツインロック
- 品番｜633-BBL-AL
- 材質｜アルミ合金
安全
作業性アップ
着脱簡単
カムロック カプラー オネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- 機器側
- オネジ
- 接続サイズ
- R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4
| 型番 | 633-BBL-AL | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | アルミ合金（ADC12） |
| カムアーム | SCS14（SUS316相当） | |
| 固定部品 | SUS304 | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

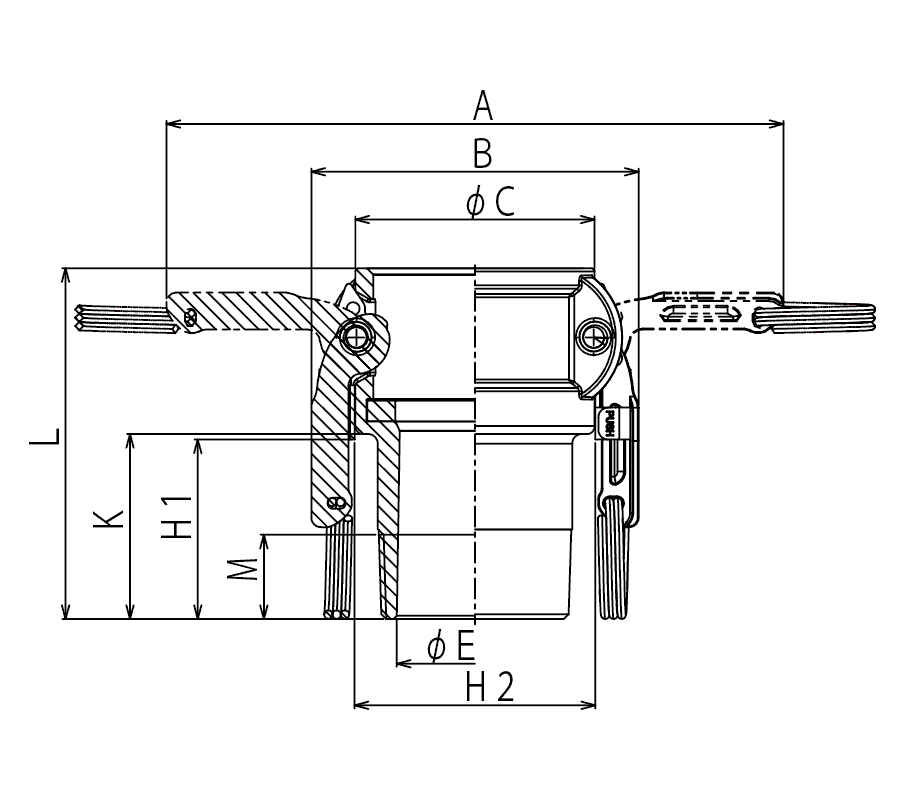

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | H1 | H2 | M | S | ||
| 633-BBL1/2AL | 1/2" | 30 | 62 | 112 | 66 | 41 | 15 | 41 | 30 | 14 | R1/2 |
| 633-BBL3/4AL | 3/4" | 32 | 64 | 112 | 66 | 41 | 20 | 41 | 30 | 16 | R3/4 |
| 633-BBL1AL | 1" | 35 | 76 | 139 | 76 | 47 | 25 | 46 | 30 | 18 | R1 |
| 633-BBL1-1/4AL | 1-1/4" | 58 | 105 | 176 | 85 | 58 | 33 | 58 | 20 | 21 | R1-1/4 |
| 633-BBL1-1/2AL | 1-1/2" | 58 | 105 | 184 | 93 | 65 | 40 | 66 | 15 | 21 | R1-1/2 |
| 633-BBL2AL | 2" | 58 | 110 | 193 | 103 | 75 | 49 | 75 | 12 | 25 | R2 |
| 633-BBL2-1/2AL | 2-1/2" | 63 | 118 | 205 | 125 | 90 | 63 | 93 | 9 | 29 | R2-1/2 |
| 633-BBL3AL | 3" | 77 | 136 | 248 | 141 | 108 | 76 | 112 | 6 | 31 | R3 |
| 633-BBL4AL | 4" | 42 | 102 | 277 | 169 | 140 | 95 | 140 | 4 | 37 | R4 |
※1/2”カプラーは3/4”アダプターにも接続できます。※3/4”カプラーは1/2”アダプターにも接続できます。※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
