カムロック カプラー オネジ ツインロック
- 品番｜633-BBL-PP
- 材質｜樹脂（PP）
安全
軽量で作業性アップ
着脱簡単
耐薬品性能に優れる
カムロック カプラー オネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1、1-1/2、2
- 機器側
- オネジ
- 接続サイズ
- R1、R1-1/2、R2
| 型番 | 633-BBL-PP | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | PP |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| 固定部品 | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

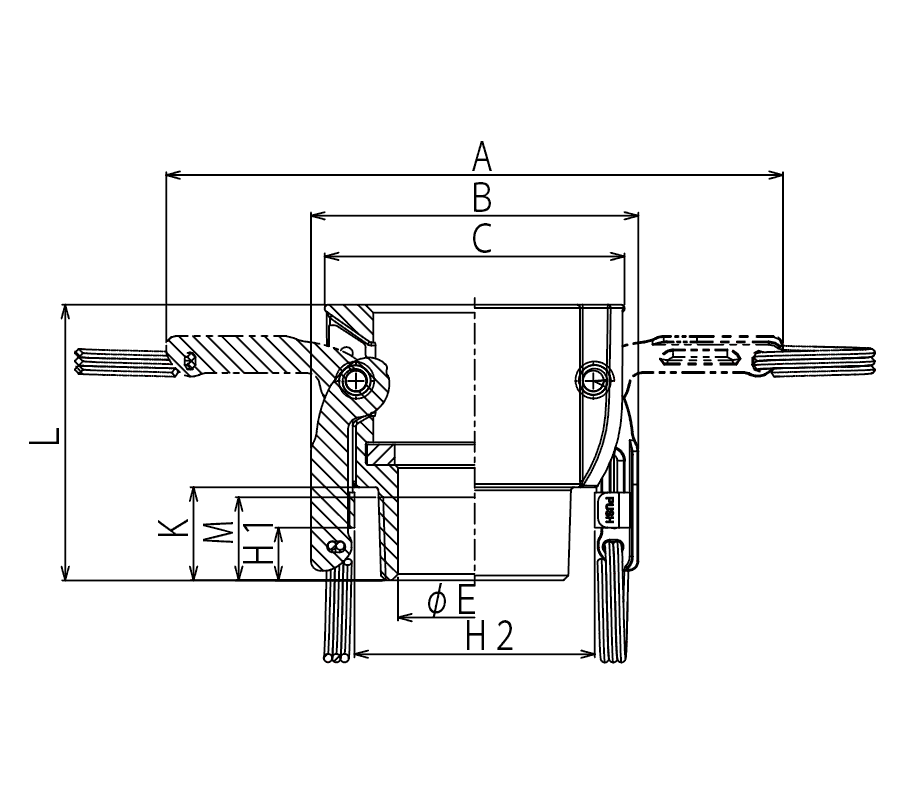

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | H1 | H2 | M | S | ||
| 633-BBL1PP | 1" | 25 | 71 | 139 | 76 | 64 | 24 | 46 | 25 | 22 | R1 |
| 633-BBL1-1/2PP | 1-1/2" | 25 | 77 | 181 | 93 | 68 | 38 | 66 | 15 | 21 | R1-1/2 |
| 633-BBL2PP | 2" | 29 | 86 | 190 | 103 | 78 | 48 | 75 | 12 | 25 | R2 |
※ガスケットはブナ-N（NBR)を標準装備。 ※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
