カムロック カプラー メネジ
- 品番｜633-DB-AL
- 材質｜アルミ合金
着脱簡単
安全
カムロック カプラー メネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
- 機器側
- メネジ
- 接続サイズ
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4、Rc5、Rc6
| 型番 | 633-DB-AL | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | アルミ合金（ADC12、5"～：AC4CH） |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

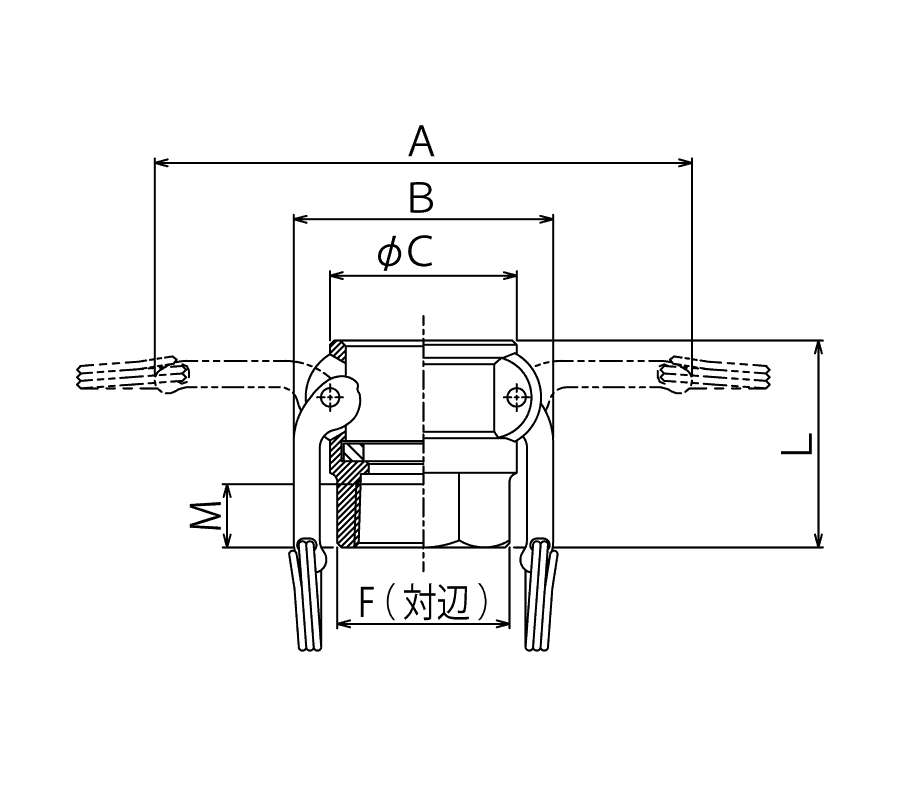

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DB1/2AL | 1/2" | 109 | 61 | 41 | 32 | 51 | 15 | Rc1/2 |
| 633-DB3/4AL | 3/4" | 109 | 61 | 41 | 32 | 51 | 15 | Rc3/4 |
| 633-DB1AL | 1" | 130 | 67 | 47 | 41 | 62 | 18 | Rc1 |
| 633-DB1-1/4AL | 1-1/4" | 179 | 79 | 58 | 50 | 69 | 19 | Rc1-1/4 |
| 633-DB1-1/2AL | 1-1/2" | 187 | 87 | 65 | 59 | 72 | 22 | Rc1-1/2 |
| 633-DB2AL | 2" | 196 | 96 | 75 | 69 | 78 | 23 | Rc2 |
| 633-DB2-1/2AL | 2-1/2" | 208 | 108 | 90 | 84 | 89 | 9 | Rc2-1/2 |
| 633-DB3AL | 3" | 249 | 137 | 108 | 99 | 91 | 30 | Rc3 |
| 633-DB4AL | 4" | 277 | 166 | 140 | 129 | 98 | 36 | Rc4 |
| 633-DB5AL | 5" | 302 | 191 | 165 | 152 | 103 | 40 | Rc5 |
| 633-DB6AL | 6" | 409 | 255 | 198 | 199 | 114 | 39 | Rc6 |
※1/2”カプラーは3/4”アダプターにも接続できます。※3/4”カプラーは1/2”アダプターにも接続できます。※4”以下はダイカストになります。※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
