カムロック カプラー メネジ
- 品番｜633-DB-PP
- 材質｜樹脂（PP）
着脱簡単
軽量で作業性アップ
耐薬品性能に優れる
安全
カムロック カプラー メネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 3/4、1、1-1/2、2、3
- 機器側
- メネジ
- 接続サイズ
- Rc3/4、Rc1、Rc1-1/2、Rc2、Rc3
| 型番 | 633-DB-PP | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | PP |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

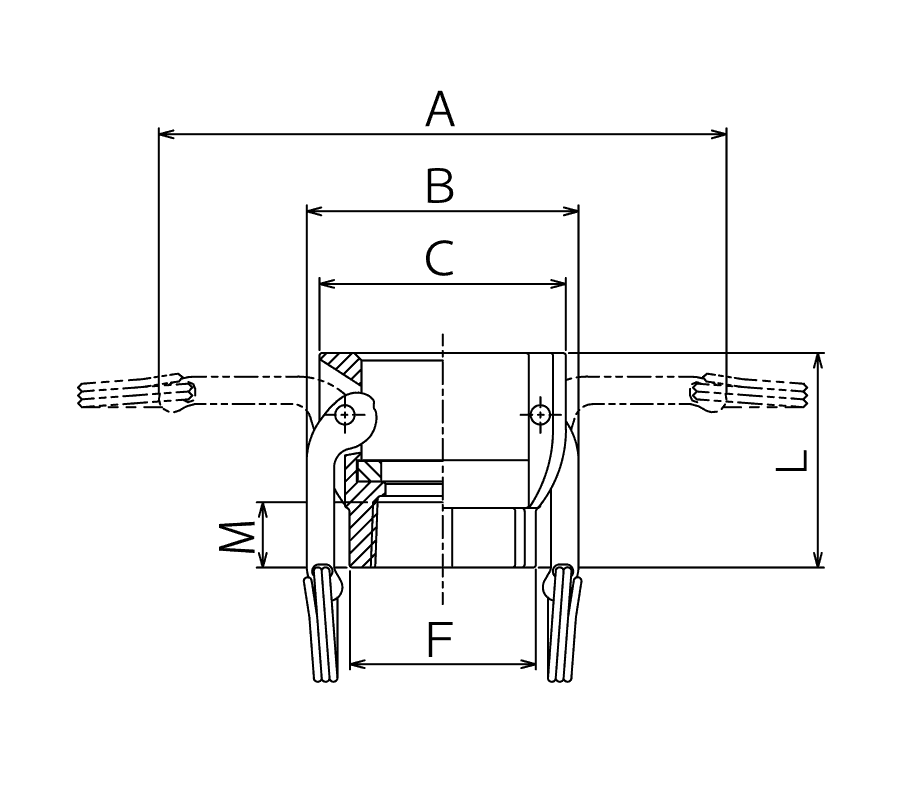

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | ||||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | F | L | M | S | ||
| 633-DB3/4PP | 3/4" | 109 | 61 | 57 | 41 | 57 | 19 | Rc3/4 |
| 633-DB1PP | 1" | 130 | 67 | 64 | 51 | 66 | 20 | Rc1 |
| 633-DB1-1/2PP | 1-1/2" | 187 | 87 | 82 | 68 | 71 | 22 | Rc1-1/2 |
| 633-DB2PP | 2" | 196 | 96 | 94 | 81 | 79 | 20 | Rc2 |
| 633-DB3PP | 3" | 249 | 137 | 130 | 108 | 94 | 32 | Rc3 |
※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
