カムロック カプラー オネジ
- 品番｜633-BB-AL
- 材質｜アルミ合金
着脱簡単
安全
カムロック カプラー オネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
- 機器側
- オネジ
- 接続サイズ
- R1/2、R3/4、R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4、R5、R6
| 型番 | 633-BB-AL | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | アルミ合金（ADC12、5"～：AC4CH） |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

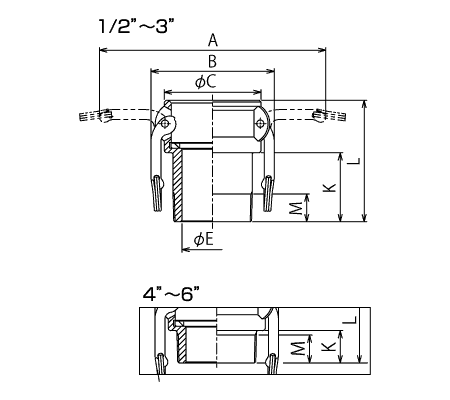

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | K | L | M | S | ||
| 633-BB1/2AL | 1/2" | 109 | 61 | 41 | 15 | 30 | 62 | 14 | R1/2 |
| 633-BB3/4AL | 3/4" | 109 | 61 | 41 | 20 | 32 | 64 | 16 | R3/4 |
| 633-BB1AL | 1" | 130 | 67 | 47 | 25 | 35 | 76 | 18 | R1 |
| 633-BB1-1/4AL | 1-1/4" | 179 | 79 | 58 | 33 | 58 | 105 | 21 | R1-1/4 |
| 633-BB1-1/2AL | 1-1/2" | 187 | 87 | 65 | 40 | 58 | 105 | 21 | R1-1/2 |
| 633-BB2AL | 2" | 196 | 96 | 75 | 49 | 58 | 110 | 25 | R2 |
| 633-BB2-1/2AL | 2-1/2" | 208 | 108 | 90 | 63 | 63 | 118 | 29 | R2-1/2 |
| 633-BB3AL | 3" | 249 | 137 | 108 | 76 | 77 | 136 | 31 | R3 |
| 633-BB4AL | 4" | 277 | 166 | 140 | 95 | 42 | 102 | 37 | R4 |
| 633-BB5AL | 5" | 302 | 191 | 165 | 124 | 45 | 105 | 39 | R5 |
| 633-BB6AL | 6" | 409 | 255 | 198 | 149 | 43 | 116 | 37 | R6 |
※1/2”カプラーは3/4”アダプターにも接続できます。※3/4”カプラーは1/2”アダプターにも接続できます。※4”以下はダイカストになります。※サイズにより竹の子形状が異なります。※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
