カムロック カプラー オネジ
- 品番｜633-BB-PP
- 材質｜樹脂（PP）
着脱簡単
軽量で作業性アップ
耐薬品性能に優れる
安全
カムロック カプラー オネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 3/4、1、1-1/2、2、3
- 機器側
- オネジ
- 接続サイズ
- R3/4、R1、R1-1/2、R2、R3
| 型番 | 633-BB-PP | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | PP |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

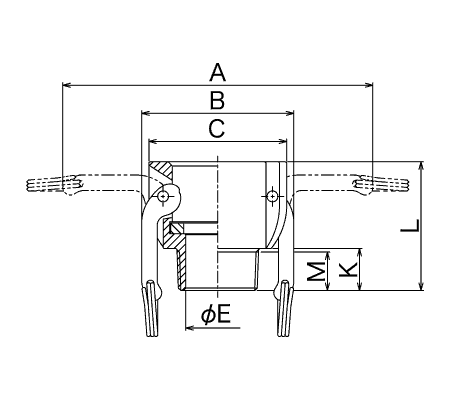

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| A | B | C | E | K | L | M | S | ||
| 633-BB3/4PP | 3/4" | 109 | 61 | 57 | 19 | 23 | 58 | 19 | R3/4 |
| 633-BB1PP | 1" | 130 | 67 | 64 | 24 | 25 | 71 | 22 | R1 |
| 633-BB1-1/2PP | 1-1/2" | 187 | 87 | 82 | 38 | 25 | 77 | 21 | R1-1/2 |
| 633-BB2PP | 2" | 196 | 96 | 94 | 48 | 29 | 86 | 25 | R2 |
| 633-BB3PP | 3" | 249 | 137 | 130 | 72 | 35 | 96 | 31 | R3 |
※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
