カムロック アダプター メネジ
- 品番｜633-AB-SST
- 材質｜ステンレス
腐食に強い
商品の特徴
-
腐食に強い
腐食に強く、長寿命。耐久性が良く、流体への影響が少ない。
腐食に強い
腐食に強く、長寿命。耐久性が良く、流体への影響が少ない。
カムロック アダプター メネジ
工場設備配管・各種機械組込用継手
- カムロック
- アダプター
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
- 機器側
- メネジ
- 接続サイズ
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4、Rc5、Rc6
| 型番 | 633-AB-SST | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 食品・飲料 薬品・化粧品 溶剤・塗料 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | SCS14（SUS316相当） |

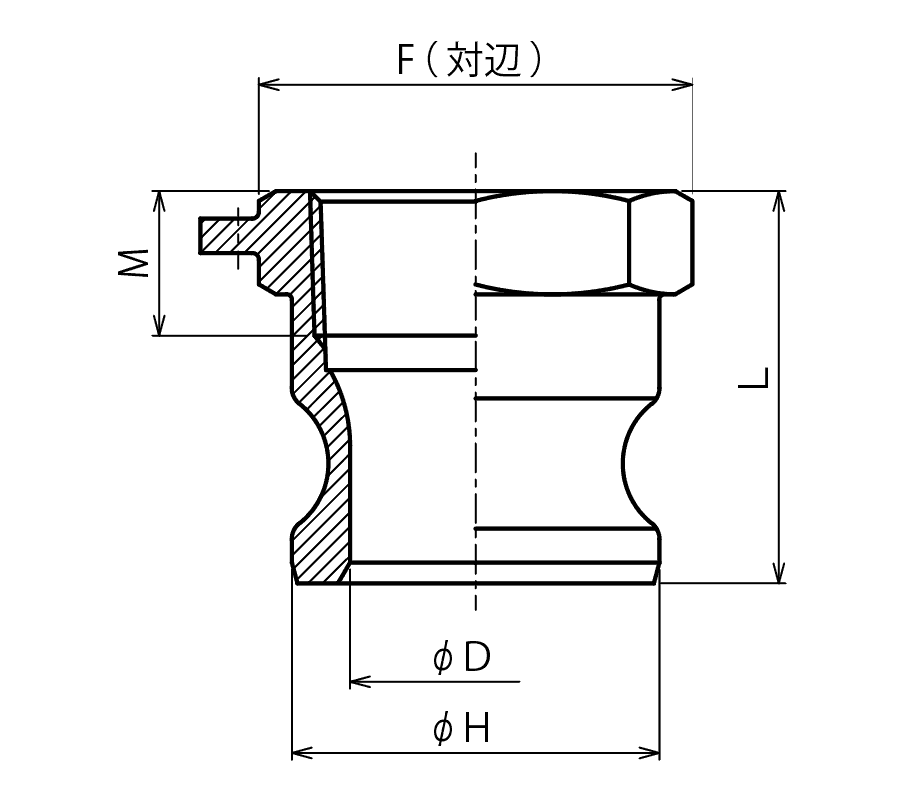

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | F | H | L | M | S | ||
| 633-AB1/2SST | 1/2" | 14 | 35 | 32 | 41 | 15 | Rc1/2 |
| 633-AB3/4SST | 3/4" | 20 | 35 | 32 | 41 | 15 | Rc3/4 |
| 633-AB1SST | 1" | 24 | 41 | 37 | 50 | 18 | Rc1 |
| 633-AB1-1/4SST | 1-1/4" | 29 | 48 | 45 | 56 | 18 | Rc1-1/4 |
| 633-AB1-1/2SST | 1-1/2" | 37 | 59 | 53 | 57 | 21 | Rc1-1/2 |
| 633-AB2SST | 2" | 48 | 68 | 63 | 62 | 25 | Rc2 |
| 633-AB2-1/2SST | 2-1/2" | 56 | 84 | 76 | 84 | 76 | Rc2-1/2 |
| 633-AB3SST | 3" | 72 | 100 | 92 | 71 | 31 | Rc3 |
| 633-AB4SST | 4" | 98 | 129 | 120 | 81 | 37 | Rc4 |
| 633-AB5SST | 5" | 121 | 149 | 146 | 85 | 41 | Rc5 |
| 633-AB6SST | 6" | 149 | 191 | 176 | 86 | 41 | Rc6 |
※1/2”アダプターは3/4”カプラーにも接続できます。※3/4”アダプターは1/2”カプラーにも接続できます。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
