カムロック アダプター メネジ
- 品番｜633-AB-BR
- 材質｜ブロンズ（青銅）
耐熱性に優れる
商品の特徴
-
耐熱性
熱に耐性があり、長寿命。
耐熱性
熱に耐性があり、長寿命。
カムロック アダプター メネジ
工場設備配管・各種機械組込用継手
- カムロック
- アダプター
- 接続サイズ
- 1/2、3/4、1、1-1/4、1-1/2、2、2-1/2、3、4
- 機器側
- メネジ
- 接続サイズ
- Rc1/2、Rc3/4、Rc1、Rc1-1/4、Rc1-1/2、Rc2、Rc2-1/2、Rc3、Rc4
| 型番 | 633-AB-BR | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 | |
| 法適合 | ||
| 素材詳細 | 継手本体 | ブロンズ CAC406（BC6）青銅 |

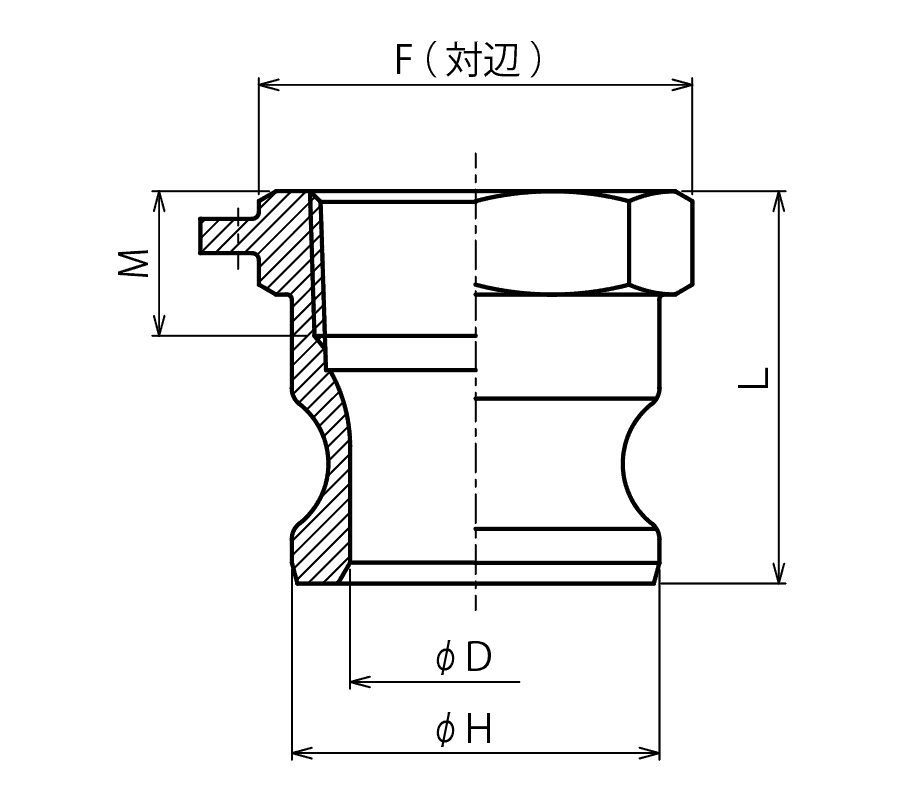

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | F | H | L | M | S | ||
| 633-AB1/2BR | 1/2" | 14 | 35 | 32 | 41 | 18 | Rc1/2 |
| 633-AB3/4BR | 3/4" | 20 | 35 | 32 | 41 | 18 | Rc3/4 |
| 633-AB1BR | 1" | 24 | 41 | 37 | 50 | 18 | Rc1 |
| 633-AB1-1/4BR | 1-1/4" | 29 | 48 | 45 | 56 | 20 | Rc1-1/4 |
| 633-AB1-1/2BR | 1-1/2" | 37 | 58 | 53 | 57 | 23 | Rc1-1/2 |
| 633-AB2BR | 2" | 46 | 69 | 63 | 62 | 23 | Rc2 |
| 633-AB2-1/2BR | 2-1/2" | 56 | 84 | 76 | 92 | 35 | Rc2-1/2 |
| 633-AB3BR | 3" | 72 | 99 | 92 | 71 | 30 | Rc3 |
| 633-AB4BR | 4" | 98 | 129 | 120 | 81 | 36 | Rc4 |
※1/2”アダプターは3/4”カプラーにも接続できます。※3/4”アダプターは1/2”カプラーにも接続できます。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
