グローバル一般配管、耐油用
ハイブリッドトヨロンホース
品番｜HTR
HYBRID TOYORON HOSE
省エネ
曲げ半径が小さく狭い場所への配管も

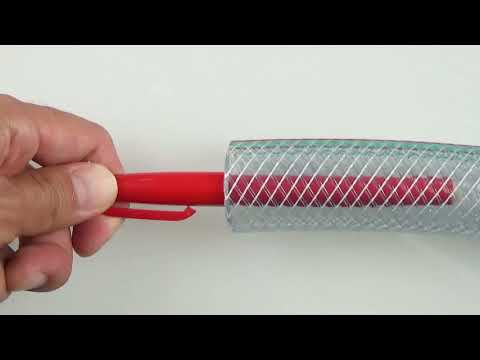

流体状況が一目でわかる
商品の特徴
-
-
-
-
硬くなりにくい
内面が耐油性に優れ、耐久性アップ
硬くなりにくい
内面が耐油性に優れ、耐久性アップ
ハイブリッドトヨロンホース
一般配管、耐油用
| 用途 | 工場設備配管・各種機械配管用耐圧ホース | |
|---|---|---|
| 流体 | ||
| 機能 |
正圧(圧送) 負圧(バキューム) 高耐圧 耐熱 耐寒 透明 柔軟 折れつぶれ防止 耐油(動植物油) 耐油(鉱物油) 耐薬品 低臭 低溶出 非粘着 静電気防止 結露防止 耐摩耗 難燃 可塑剤不使用 分別廃棄不要 |
|
| 法規則 | RoHS2適合 | |
| 仕様 | 主材質 | 軟質塩化ビニール |
| 補強材 | 特殊PET樹脂・ポリエステル糸 | |
| 内径 | 9mm～25mm | |
| 使用温度範囲 | -5℃~60℃ | |
| その他 | ||
サイズ別規格表 使用温度範囲 -5℃ 〜 60℃
| 品番 | 内径×外径（mm） | 使用圧力（MPa） | 定尺重量（kg/巻） | 定尺（m） | 最小曲げ半径（mm） | |
|---|---|---|---|---|---|---|
| 23℃ | 60℃ | |||||
| HTR-9 | 9 × 15 | 0~1.5 | 0~1.0 | 15 | 100 | 40 |
| HTR-12 | 12 × 18 | 0~1.2 | 0~0.8 | 19 | 100 | 50 |
| HTR-15 | 15 × 22 | 0~1.0 | 0~0.8 | 25 | 100 | 70 |
| HTR-19 | 19 × 26 | 0~1.0 | 0~0.6 | 16 | 50 | 90 |
| HTR-25 | 25 × 33 | 0~1.0 | 0~0.6 | 24 | 50 | 120 |
梱包：ボビン巻 着色：ブルー透明/イメージライン入り
関連リンク
適合継手
| ホース 詳細 |
ホース接続 | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット |
|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | オネジ | オネジ | オネジ | オネジ | オネジ | フェルール | オネジ | カプラー | |
| 主材質 |
真鍮
|
真鍮 + 樹脂
|
樹脂（PPSU）
|
ステンレス
|
ステンレス
|
ステンレス
|
樹脂（PP）
|
ステンレス
|
|
| 型番 | TC3-B | TC3-PB | TC3-PC | TC3-S | TC2-S | TC3-F | TC2-P | TC3-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
| HTR-9 |
9
15
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| HTR-12 |
12
18
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| HTR-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| HTR-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| HTR-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
適合カムロック
| ホース 詳細 |
ホース接続 | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | 袋ナット | ホースバンド締め | ホースバンド締め |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | カプラー | カプラー | カプラー | カプラー | カプラー | カプラー | アダプター | アダプター | アダプター | アダプター | カプラー | カプラー | カプラー | |
| 主材質 |
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
アルミ合金
|
ステンレス
|
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
ステンレス
|
ブロンズ（青銅）
|
樹脂（PP）
|
|
| 型番 | 633-C-AL | 633-C-BR | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-AL | 633-E-BR | 633-E-PP | 633-E-SST | TC3-CS | 633-CL-BR | 633-CL-PP | |
| ホース 品番 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
| HTR-9 |
9
15
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| HTR-12 |
12
18
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| HTR-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - | - | - | - |
| HTR-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| HTR-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
