カムロックカプラーホースシャンク

TOP
・
商品を探す｜カムロック
・カムロックカプラーホースシャンク

工場設備配管・各種機械組込用継手

品番｜633-C-AL
材質｜アルミ合金

Features

着脱簡単
安全

他の材質

商品の特徴

着脱簡単

カムアーム式なので継手の着脱が簡単にでき、作業性アップ。

着脱簡単

カムアーム式なので継手の着脱が簡単にでき、作業性アップ。
振動に強く安心

ツインカム構造で振動に強く、カムアームがはずれにくい構造で安心。

動画で確認する

振動に強く安心

ツインカム構造で振動に強く、カムアームがはずれにくい構造で安心。

動画で確認する

概要
サポート
ダウンロード
適合ホース

カムロックカプラーホースシャンク

工場設備配管・各種機械組込用継手

ホース側: ホースバンド締め
ホース内径（mm）: 19、25、32、38、50、63、75、100、125、150

カムロック: カプラー
接続サイズ: 3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6

型番		633-C-AL
主材質		アルミ合金
機能
流体		水 (飲用除く)　エア　油
法適合		RoHS2（改正RoHS）適合
素材詳細	継手本体	アルミ合金（ADC12、5"～：AC4CH）
	カムアーム	SCS14（SUS316相当）
	ピン・リング	SUS304
	ガスケット	ブナN（NBR) ※ガスケットは流体により選定できます

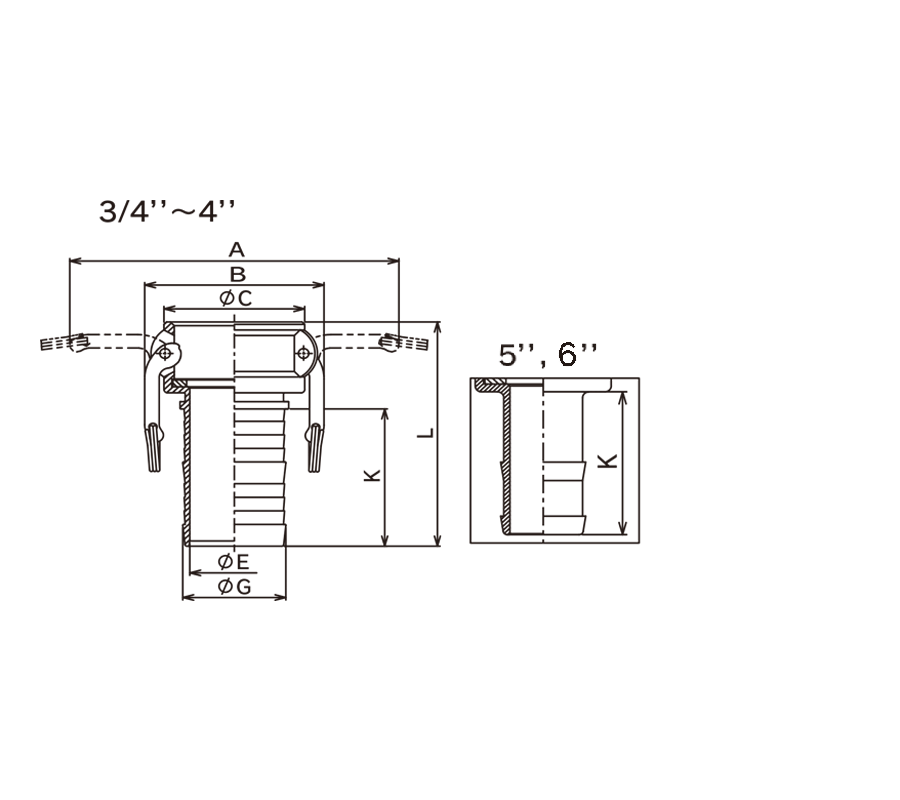

カムロック規格表

品番	継手規格	寸法（mm）
品番	継手規格	A	B	C	E	G	K	L
633-C3/4AL	3/4"	109	61	41	15	21	51	94
633-C1AL	1"	130	67	47	20	27	58	110
633-C1-1/4AL	1-1/4"	179	79	58	26	34	59	121
633-C1-1/2AL	1-1/2"	187	87	65	33	40	74	136
633-C2AL	2"	196	96	75	44	53	87	157
633-C2-1/2AL	2-1/2"	208	108	90	55	67	93	160
633-C3AL	3"	249	137	108	68	79	113	185
633-C4AL	4"	277	166	140	89	105	127	200
633-C5AL	5"	302	191	165	114	134	127	189
633-C6AL	6"	409	255	198	142	157	146	214

※3/4”カプラーは1/2”アダプターにも接続できます。※4”以下はダイカストになります。※サイズにより竹の子形状が異なります。※ガスケットはブナ-N（NBR)を標準装備。

注意事項

※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。

※ホースの接続を加締めで締付される場合は、加締め条件によっては、ホースシャンク部の変形やひび割れ等の不具合が発生する場合がありますので、漏れや割れ等の異常がないことを確認されてから、ご使用をお願いいたします。

ダウンロード

サポート

適合ホース34商品

継手材質 : アルミ合金	ホース名称	エコロンホース	トヨフッソホース	トヨフッソ-Eホース	トヨフッソSホース	トヨフッソソフトホース	トヨフッソソフトSホース	ハイパートヨロンホース	ハイブリッドトヨフーズホース	ハイブリッドトヨロンホース	ハイブリッドトヨシリコーンホース	スーパートヨロンホース	トヨバイオプロホース	トヨフーズホース	トヨリングホース	トヨリングFホース	トヨロンホース	トヨスプリングホース	トヨシリコーンホース	トヨシリコーンPホース	トヨシリコーンSホース	トヨシリコーンS2ホース	トヨシリコーンスチームホース	トヨシリコーンサーモホース	トヨデリバーホース	デリバーホース	フレイムブロックホース	フッソサーモ-S100℃ホース	ハイブリッドトヨドロップホース	エコロンSホース	トヨフーズSホース	トヨフーズアースホース	トヨトップ-Eホース	トヨトップ-E100℃ホース	トヨシリコーンスチームSホース
	主材質	ポリオレフィン系樹脂	4フッ化系フッ素樹脂	4フッ化系フッ素樹脂	4フッ化系フッ素樹脂	4フッ化系フッ素樹脂	4フッ化系フッ素樹脂	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	シリコーンゴム	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	シリコーンゴム	シリコーンゴム	シリコーンゴム	シリコーンゴム	シリコーンゴム	シリコーンゴム	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	4フッ化系フッ素樹脂	軟質塩化ビニール	ポリオレフィン系樹脂	軟質塩化ビニール	軟質塩化ビニール	軟質塩化ビニール	特殊ポリウレタン樹脂	シリコーンゴム
	使用温度範囲	-5℃~60℃	-20℃~80℃	-20℃~80℃	-20℃~80℃	-5℃~70℃	-5℃~70℃	-5℃~70℃	-5℃~70℃	-5℃~60℃	-30℃~130℃	-5℃~60℃	-5℃~60℃	-5℃~70℃	-5℃~60℃	-5℃~70℃	-5℃~60℃	-5℃~60℃	-30℃~150℃	-30℃~100℃	-30℃~150℃	-30℃~150℃	-30℃~140℃	-30℃~120℃	-5℃~60℃	-5℃~60℃	-5℃~60℃	-5℃~100℃	-5℃~60℃	-5℃~60℃	-5℃~70℃	-5℃~70℃	-10℃~50℃	-5℃~100℃	-30℃~140℃
	型番	EC	FF	FFE	FFS	FFY	FFYS	HPT	HTF	HTR	HTSI	ST	TBP	TFB	TG	TGF	TR	TS	TSI	TSIP	TSIS	TSIS2	TSISTM	TSITH	TW	W	FB	FSTH100C	HTD	ECS	TFS	TFE	TPE	TPE100C	TSISTMS
継手品番	適合ホース内径呼称（mm）継手規格
633-C3/4AL	3/4"	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-	-	-	-	-
633-C1AL	1"	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-	-	-
633-C1-1/4AL	1-1/4"	◯	◯	-	◯	-	◯	◯	-	-	◯	◯	-	◯	◯	◯	◯	◯	◯	-	◯	◯	-	-	-	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-C1-1/2AL	1-1/2"	◯	◯	-	◯	-	◯	◯	-	-	◯	◯	-	◯	◯	◯	◯	◯	◯	-	◯	◯	-	-	-	◯	-	-	-	◯	◯	◯	◯	◯	◯
633-C2AL	2"	◯	◯	-	-	-	◯	◯	-	-	-	◯	-	◯	◯	◯	◯	◯	◯	-	◯	◯	-	-	-	-	-	-	-	◯	◯	◯	◯	◯	◯
633-C2-1/2AL	2-1/2"	-	-	-	-	-	-	-	-	-	-	◯	-	-	-	-	◯	◯	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	◯	◯	-
633-C3AL	3"	-	-	-	-	-	-	-	-	-	-	◯	-	-	-	-	◯	◯	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	◯	-
633-C4AL	4"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	◯	-	-	-	-	-	-	-	-	-	-	-	-	◯	◯	-	-	-
633-C5AL	5"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
633-C6AL	6"	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
