カムロック アダプター ホースシャンク
- 品番｜633-E-AL
- 材質｜アルミ合金
簡単接続
商品の特徴
-
簡単接続
簡単接続
カムロック アダプター ホースシャンク
工場設備配管・各種機械組込用継手
- ホース側
- ホースバンド締め
- ホース内径（mm）
- 19、25、32、38、50、63、75、100、125、150
- カムロック
- アダプター
- 接続サイズ
- 3/4、1、1-1/4、1-1/2、2、2-1/2、3、4、5、6
| 型番 | 633-E-AL | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 | |
| 法適合 | RoHS2（改正RoHS）適合 | |
| 素材詳細 | 継手本体 | アルミ合金（ADC12、5"～：AC4CH） |

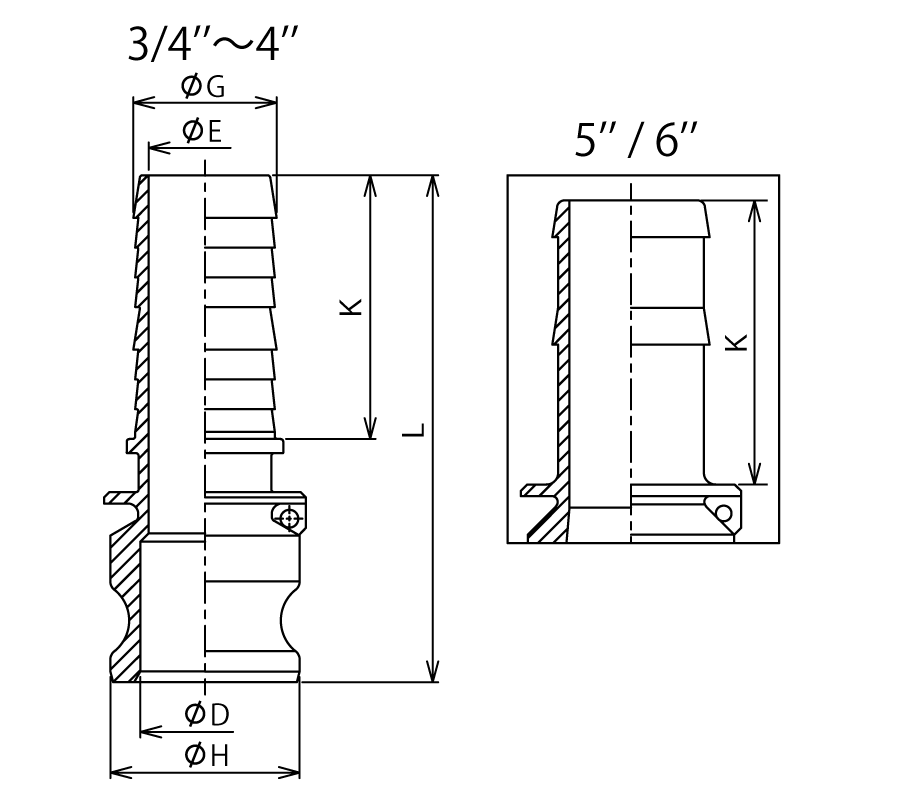

カムロック規格表
| 品番 | 継手規格 | 寸法（mm） | |||||
|---|---|---|---|---|---|---|---|
| D | E | G | H | K | L | ||
| 633-E3/4AL | 1/2" | 20 | 14 | 21 | 32 | 51 | 101 |
| 633-E1AL | 3/4" | 21 | 18 | 27 | 37 | 58 | 114 |
| 633-E1-1/4AL | 1" | 28 | 24 | 34 | 45 | 59 | 126 |
| 633-E1-1/2AL | 1-1/4" | 33 | 29 | 40 | 53 | 74 | 143 |
| 633-E2AL | 1-1/2" | 44 | 39 | 53 | 63 | 87 | 164 |
| 633-E2-1/2AL | 2" | 56 | 51 | 67 | 76 | 93 | 169 |
| 633-E3AL | 2-1/2" | 70 | 65 | 79 | 92 | 113 | 190 |
| 633-E4AL | 3" | 96 | 90 | 105 | 120 | 127 | 209 |
| 633-E5AL | 4" | 114 | 114 | 134 | 146 | 127 | 196 |
| 633-E6AL | 5" | 149 | 142 | 157 | 176 | 146 | 224 |
※3/4”アダプターは1/2”カプラーにも接続できます。※4”以下はダイカストになります。※サイズにより竹の子形状が異なります。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
※ホースの接続を加締めで締付される場合は、加締め条件によっては、ホースシャンク部の変形やひび割れ等の不具合が発生する場合がありますので、漏れや割れ等の異常がないことを確認されてから、ご使用をお願いいたします。
適合ホース34商品
|
ホース名称 | エコロンホース | トヨフッソホース | トヨフッソ-Eホース | トヨフッソSホース | トヨフッソソフトホース | トヨフッソソフトSホース | ハイパートヨロンホース | ハイブリッドトヨフーズホース | ハイブリッドトヨロンホース | ハイブリッドトヨシリコーンホース | スーパートヨロンホース | トヨバイオプロホース | トヨフーズホース | トヨリングホース | トヨリングFホース | トヨロンホース | トヨスプリングホース | トヨシリコーンホース | トヨシリコーンPホース | トヨシリコーンSホース | トヨシリコーンS2ホース | トヨシリコーンスチームホース | トヨシリコーンサーモホース | トヨデリバーホース | デリバーホース | フレイムブロックホース | フッソサーモ-S100℃ホース | ハイブリッドトヨドロップホース | エコロンSホース | トヨフーズSホース | トヨフーズアースホース | トヨトップ-Eホース | トヨトップ-E100℃ホース | トヨシリコーンスチームSホース |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 主材質 | ポリオレフィン系樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | シリコーンゴム | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 4フッ化系フッ素樹脂 | 軟質塩化ビニール | ポリオレフィン系樹脂 | 軟質塩化ビニール | 軟質塩化ビニール | 軟質塩化ビニール | 特殊ポリウレタン樹脂 | シリコーンゴム | |
| 使用温度範囲 | -5℃~60℃ | -20℃~80℃ | -20℃~80℃ | -20℃~80℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~70℃ | -5℃~60℃ | -30℃~130℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~70℃ | -5℃~60℃ | -5℃~60℃ | -30℃~150℃ | -30℃~100℃ | -30℃~150℃ | -30℃~150℃ | -30℃~140℃ | -30℃~120℃ | -5℃~60℃ | -5℃~60℃ | -5℃~60℃ | -5℃~100℃ | -5℃~60℃ | -5℃~60℃ | -5℃~70℃ | -5℃~70℃ | -10℃~50℃ | -5℃~100℃ | -30℃~140℃ | |
| 型番 | EC | FF | FFE | FFS | FFY | FFYS | HPT | HTF | HTR | HTSI | ST | TBP | TFB | TG | TGF | TR | TS | TSI | TSIP | TSIS | TSIS2 | TSISTM | TSITH | TW | W | FB | FSTH100C | HTD | ECS | TFS | TFE | TPE | TPE100C | TSISTMS | |
| 継手 品番 |
適合ホース
内径呼称（mm） 継手
規格 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| 633-E3/4AL |
1/2"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - | - | - |
| 633-E1AL |
3/4"
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| 633-E1-1/4AL |
1"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E1-1/2AL |
1-1/4"
|
◯ | ◯ | - | ◯ | - | ◯ | ◯ | - | - | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | ◯ | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2AL |
1-1/2"
|
◯ | ◯ | - | - | - | ◯ | ◯ | - | - | - | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ |
| 633-E2-1/2AL |
2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ | - |
| 633-E3AL |
2-1/2"
|
- | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | ◯ | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | ◯ | - |
| 633-E4AL |
3"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | - | - | - | - | - | - | - | - | - | - | - | - | ◯ | ◯ | - | - | - |
| 633-E5AL |
4"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
| 633-E6AL |
5"
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
