トヨシリコーンホース

TOP
・
商品を探す｜産業用ホース
・トヨシリコーンホース

耐熱・食品用

品番｜TSI

TOYOSILICONE HOSE

Features

高温流体の搬送・輸送用に最適
臭いや味に影響が少なく食品・飲料用に最適
安全
法規制に適合

商品の特徴

高温流体の搬送・輸送用に最適

150℃までの高温流体に適応でき、食品ホース内高温洗浄も可能（温度・使用時間条件あり）
マイナス30℃でも柔軟性がよく、充填・搬送、輸送用ホースとして使用可能

高温流体の搬送・輸送用に最適

150℃までの高温流体に適応でき、食品ホース内高温洗浄も可能（温度・使用時間条件あり）
マイナス30℃でも柔軟性がよく、充填・搬送、輸送用ホースとして使用可能
臭いや味に影響が少なく食品・飲料用に最適

ホースの臭いが少なく、流体に影響を与える溶出物も少ないため食品飲料用等に安全・安心

臭いや味に影響が少なく食品・飲料用に最適

ホースの臭いが少なく、流体に影響を与える溶出物も少ないため食品飲料用等に安全・安心
安全

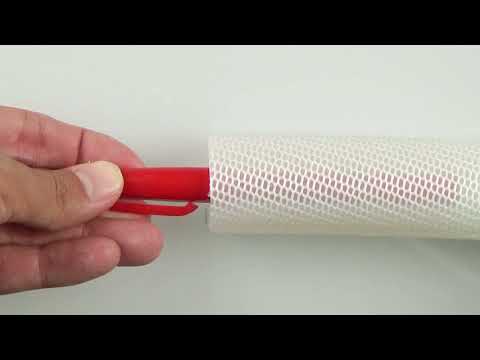

特殊な糸抜け防止構造で耐圧性能が良く、継手付近でのトラブル防止ができ安全・安心

安全

特殊な糸抜け防止構造で耐圧性能が良く、継手付近でのトラブル防止ができ安全・安心
法規制に適合し安全・安心

食品衛生法適合（平成24年厚生労働省告示第595号適合）
FDA（米国食品医薬品局）適合及びFDADMFTypeIINo.25486登録
RoHS2修正規制適合

法規制に適合し安全・安心

食品衛生法適合（平成24年厚生労働省告示第595号適合）
FDA（米国食品医薬品局）適合及びFDADMFTypeIINo.25486登録
RoHS2修正規制適合

概要
サポート
ダウンロード
業界別
改善事例
適合継手
適合カムロック

トヨシリコーンホース

耐熱・食品用

用途		充填機・食品機械・冷却装置・耐熱配管用耐圧ホース
流体		水 (飲用除く) エア動植物油耐熱食品・飲料薬品・化粧品粉末スチーム
機能		正圧(圧送) 負圧(バキューム) 高耐圧耐熱耐寒透明柔軟折れつぶれ防止耐油(動植物油) 耐油(鉱物油) 耐薬品低臭低溶出非粘着静電気防止結露防止耐摩耗難燃可塑剤不使用分別廃棄不要
法規則		食品衛生法380号適合　FDA適合・登録　USP CLASS VI適合　RoHS2適合
仕様	主材質	シリコーンゴム
	補強材	ポリエステル糸
	内径	4.8mm～50.8mm
	使用温度範囲	-30℃~150℃
	その他	高温水（100℃以下）スチーム（短時間130℃以下）動植物油（70℃以下）

サイズ別規格表使用温度範囲　-30℃ 〜 150℃

品番	内径×外径（mm）	使用圧力（MPa）	定尺重量（kg/巻）	定尺（m）	最小曲げ半径（mm）
TSI-5	4.8 × 10.6	0~1.0	1.8	20	70
TSI-540	4.8 × 10.6	0~1.0	3.6	40	70
TSI-6	6.3 × 12.3	0~1.0	2.3	20	80
TSI-640	6.3 × 12.3	0~1.0	4.6	40	80
TSI-8	7.9 × 14.3	0~1.0	2.9	20	90
TSI-840	7.9 × 14.3	0~1.0	5.8	40	90
TSI-9	9.5 × 16	0~1.0	3.2	20	100
TSI-940	9.5 × 16	0~1.0	6.4	40	100
TSI-12	12.7 × 19.5	0~0.5	2.1	10	130
TSI-1220	12.7 × 19.5	0~0.5	4.2	20	130
TSI-15	15.9 × 24	0~0.5	3.1	10	150
TSI-1520	15.9 × 24	0~0.5	6.2	20	150
TSI-19	19 × 28	0~0.5	4.1	10	180
TSI-1920	19 × 28	0~0.5	8.2	20	180
TSI-25	25.4 × 35.5	0~0.5	5.9	10	220
TSI-2520	25.4 × 35.5	0~0.5	11.8	20	220
TSI-32	32 × 43.5	0~0.5	8.5	10	250
TSI-3220	32 × 43.5	0~0.5	17.0	20	250
TSI-38	38.1 × 50.5	0~0.5	10.5	10	310
TSI-3820	38.1 × 50.5	0~0.5	21.0	20	310
TSI-50	50.8 × 64.5	0~0.3	7.9	5	550
TSI-5010	50.8 × 64.5	0~0.3	15.8	10	550

梱包：箱入り　　　着色：乳白/グリ－ンライン入り

注意事項

警告！
弊社製品は、一般工業用途向けに開発、製造されたものです。安全面での配慮が必要な用途については、ご使用者様にて事前にご確認ください。体内に埋植、注入する用途、或いは体内に一部が残留する恐れのある用途には使用しないでください。この用途に関する適応性、安全性についての保証は致しません。弊社製品のご使用については、取扱い上の注意をよくお読みの上、ご使用ください。

（1）無極性有機溶剤（ベンゼン、トルエン、ヘキサン等）、ハロゲン化炭化水素（塩化メチレン、トリクロロエタン等）、高濃度の強酸、強アルカリ等には絶対に使用しないでください。
（2）スチームでの長時間使用はしないでください。スチーム洗浄の場合は飽和水蒸気圧力０.２MPa（130℃）以下で短時間で行ってください。
（3）鉱物油及び70℃以上の動・植物油等には絶対に使用しないでください。
（4）100℃を超える高温水に使用しないでください。ホース補強材（糸）が脆くなり、ホースが破裂し、ケガ・火傷等の二次被害が発生する恐れがあります。
（5）シリコーンゴムは、ガス透過性が高い性質を持っています。気体を使用される場合は、ご注意ください。選定前に必ず取扱注意事項をご確認ください。

ダウンロード

サポート

適合継手

ホース詳細	ホース接続	加締め	加締め	加締め	袋ナット	袋ナット	袋ナット	加締め	一体成型	加締め	加締め	専用クランプ	袋ナット
	継手規格	オネジ	メネジ	フェルール	フェルール	オネジ	オネジ	カプラー	フェルール	メール	六角ナット	フェルール	フェルール
	主材質	ステンレス	ステンレス	ステンレス	ステンレス	ステンレス	真鍮	ステンレス	シリコーンゴム	ステンレス	ステンレス	ステンレス	ステンレス
	型番	H01	H04	HF	TC3-FS	TC3-SS	TC3-BS	HC	NLF	HM	HNT	TC6-FS	TCFS
ホース品番	内径（mm）外径（mm）
TSI-5	4.8 10.6	-	-	-	-	-	-	-	-	-	-	-	-
TSI-540	4.8 10.6	-	-	-	-	-	-	-	-	-	-	-	-
TSI-6	6.3 12.3	-	-	-	-	-	-	-	-	-	-	-	-
TSI-640	6.3 12.3	-	-	-	-	-	-	-	-	-	-	-	-
TSI-8	7.9 14.3	-	-	-	-	-	-	-	-	-	-	-	-
TSI-840	7.9 14.3	-	-	-	-	-	-	-	-	-	-	-	-
TSI-9	9.5 16	◯	◯	◯	◯	◯	◯	-	-	-	-	-	-
TSI-940	9.5 16	◯	◯	◯	◯	◯	◯	-	-	-	-	-	-
TSI-12	12.7 19.5	◯	◯	◯	◯	◯	-	-	-	-	-	-	-
TSI-1220	12.7 19.5	◯	◯	◯	◯	◯	-	-	-	-	-	-	-
TSI-15	15.9 24	-	-	◯	◯	◯	-	-	-	-	-	-	-
TSI-1520	15.9 24	-	-	◯	◯	◯	-	-	-	-	-	-	-
TSI-19	19 28	◯	◯	◯	◯	◯	-	◯	◯	-	-	-	-
TSI-1920	19 28	◯	◯	◯	◯	◯	-	◯	◯	-	-	-	-
TSI-25	25.4 35.5	◯	◯	◯	◯	◯	-	◯	◯	◯	◯	-	-
TSI-2520	25.4 35.5	◯	◯	◯	◯	◯	-	◯	◯	◯	◯	-	-
TSI-32	32 43.5	-	-	◯	-	-	-	◯	-	◯	◯	◯	◯
TSI-3220	32 43.5	-	-	◯	-	-	-	◯	-	◯	◯	◯	◯
TSI-38	38.1 50.5	-	-	◯	-	-	-	◯	-	◯	◯	◯	◯
TSI-3820	38.1 50.5	-	-	◯	-	-	-	◯	-	◯	◯	◯	◯
TSI-50	50.8 64.5	-	-	◯	-	-	-	◯	-	◯	◯	◯	-
TSI-5010	50.8 64.5	-	-	◯	-	-	-	◯	-	◯	◯	◯	-

適合カムロック

ホース詳細	ホース接続	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	加締め	ホースバンド締め	ホースバンド締め
	継手規格	カプラー	カプラー	カプラー	カプラー	カプラー	カプラー	アダプター	アダプター	アダプター	アダプター	カプラー	カプラー	カプラー
	主材質	アルミ合金	ブロンズ（青銅）	樹脂（PP）	ステンレス	アルミ合金	ステンレス	アルミ合金	ブロンズ（青銅）	樹脂（PP）	ステンレス	ステンレス	ブロンズ（青銅）	樹脂（PP）
	型番	633-C-AL	633-C-BR	633-C-PP	633-C-SST	633-CL-AL	633-CL-SST	633-E-AL	633-E-BR	633-E-PP	633-E-SST	HC	633-CL-BR	633-CL-PP
ホース品番	内径（mm）外径（mm）
TSI-5	4.8 10.6	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-540	4.8 10.6	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-6	6.3 12.3	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-640	6.3 12.3	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-8	7.9 14.3	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-840	7.9 14.3	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-9	9.5 16	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-940	9.5 16	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-12	12.7 19.5	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-1220	12.7 19.5	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-15	15.9 24	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-1520	15.9 24	-	-	-	-	-	-	-	-	-	-	-	-	-
TSI-19	19 28	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-
TSI-1920	19 28	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-
TSI-25	25.4 35.5	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
TSI-2520	25.4 35.5	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
TSI-32	32 43.5	◯	◯	-	◯	◯	◯	◯	◯	-	◯	◯	◯	-
TSI-3220	32 43.5	◯	◯	-	◯	◯	◯	◯	◯	-	◯	◯	◯	-
TSI-38	38.1 50.5	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
TSI-3820	38.1 50.5	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
TSI-50	50.8 64.5	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
TSI-5010	50.8 64.5	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯
