カムロック カプラー オネジ ツインロック
- 品番｜633-BBL-BR
- 材質｜ブロンズ（青銅）
安全
作業性アップ
着脱簡単
耐熱性に優れる
カムロック カプラー オネジ
工場設備配管・各種機械組込用継手
- カムロック
- カプラー
- 接続サイズ
- 1、1-1/4、1-1/2、2、2-1/2、3、4
- 機器側
- オネジ
- 接続サイズ
- R1、R1-1/4、R1-1/2、R2、R2-1/2、R3、R4
| 型番 | 633-BBL-BR | |
|---|---|---|
| 主材質 | ||
| 機能 | ||
| 流体 | 水 (飲用除く) エア 油 | |
| 法適合 | ||
| 素材詳細 | 継手本体 | ブロンズ CAC406（BC6）青銅 |
| カムアーム | SCS14（SUS316相当） | |
| ピン・リング | SUS304 | |
| 固定部品 | SUS304 | |
| ガスケット | ブナN（NBR) ※ガスケットは流体により選定できます | |

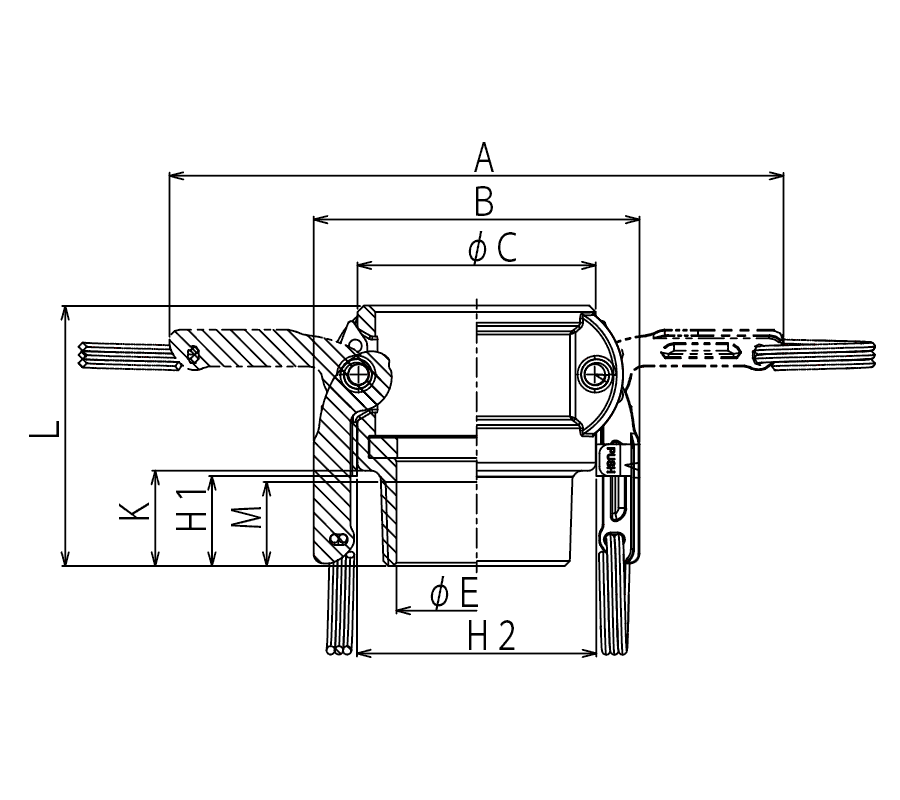

カムロック規格表
| 品番 | ネジ規格 | 寸法（mm） | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| K | L | A | B | C | E | H1 | H2 | M | S | ||
| 633-BBL1BR | 1" | 22 | 63 | 139 | 76 | 47 | 25 | 46 | 30 | 20 | R1 |
| 633-BBL1-1/4BR | 1-1/4" | 25 | 71 | 176 | 85 | 58 | 32 | 58 | 20 | 21 | R1-1/4 |
| 633-BBL1-1/2BR | 1-1/2" | 23 | 69 | 184 | 93 | 65 | 38 | 66 | 15 | 19 | R1-1/2 |
| 633-BBL2BR | 2" | 26 | 78 | 193 | 103 | 75 | 51 | 75 | 12 | 23 | R2 |
| 633-BBL2-1/2BR | 2-1/2" | 32 | 89 | 205 | 125 | 90 | 61 | 93 | 9 | 27 | R2-1/2 |
| 633-BBL3BR | 3" | 32 | 90 | 248 | 141 | 108 | 76 | 112 | 6 | 27 | R3 |
| 633-BBL4BR | 4" | 40 | 98 | 277 | 169 | 140 | 100 | 140 | 4 | 32 | R4 |
※ガスケットはブナ-N（NBR)を標準装備。※ネジはJIS管用テーパーネジです。
関連リンク
注意事項
※接合の際は、同サイズ、同材質のカプラーとアダプターをご使用ください。材質の異なるカプラーとアダプターを接合した場合、腐食（電食）する場合があります。
