トヨフーズSホース
品番｜TFS
TOYOFOODS-S HOSE
食品・飲料の吸引、搬送や輸送に適したホース
ホースの折れ、つぶれに強く輸送効率アップ
長持ち
商品の特徴
-
食品・飲料の吸引、搬送や輸送に適したホース
食品専用なので安全・安心
吸引・圧送に使用可能。
食品・飲料の吸引、搬送や輸送に適したホース
食品専用なので安全・安心
吸引・圧送に使用可能。 -

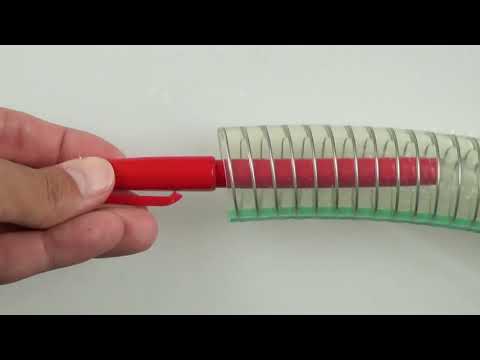

ホースの折れ、つぶれに強く輸送効率アップ
折れ、つぶれによる流体ストップがしにくく生産トラブルを防止
ホースの折れ、つぶれに強く輸送効率アップ
折れ、つぶれによる流体ストップがしにくく生産トラブルを防止
-
長持ち
耐油性が高く油脂食品にも対応し長寿命
※鉱物油使用も可能
長持ち
耐油性が高く油脂食品にも対応し長寿命
※鉱物油使用も可能 -
法規制に適合し安全・安心
食品衛生法適合（令和2年厚生労働省告示第196号適合「PL制度」）
FDA（CFR21.170～199）適合
RoHS2修正規制適合
法規制に適合し安全・安心
食品衛生法適合（令和2年厚生労働省告示第196号適合「PL制度」）
FDA（CFR21.170～199）適合
RoHS2修正規制適合
トヨフーズSホース
耐熱用・食品用・耐油用
| 用途 | 各種食品・飲料水等の搬送、輸送用耐圧ホース | |
|---|---|---|
| 流体 | ||
| 機能 |
正圧(圧送) 負圧(バキューム) 高耐圧 耐熱 耐寒 透明 柔軟 折れつぶれ防止 耐油(動植物油) 耐油(鉱物油) 耐薬品 低臭 低溶出 非粘着 静電気防止 結露防止 耐摩耗 難燃 可塑剤不使用 分別廃棄不要 |
|
| 法規則 | 食品衛生法(PL制度)第196号適合 FDA適合 BPOM適合 RoHS2適合 | |
| 仕様 | 主材質 | 軟質塩化ビニール |
| 補強材 | 硬鋼線 | |
| 内径 | 25mm～100mm | |
| 使用温度範囲 | -5℃~70℃ | |
| その他 | ||
サイズ別規格表 使用温度範囲 -5℃ 〜 70℃
| 品番 | 内径×外径（mm） | 使用圧力（MPa） | 定尺重量（kg/巻） | 定尺（m） | 最小曲げ半径（mm） | |
|---|---|---|---|---|---|---|
| 50℃ | 70℃ | |||||
| TFS-25 | 25 × 33 | -0.1~0.4 | -0.1~0.3 | 30 | 50 | 100 |
| TFS-32 | 32 × 41 | -0.1~0.3 | -0.1~0.2 | 34 | 40 | 130 |
| TFS-38 | 38 × 48 | -0.1~0.3 | -0.1~0.2 | 43 | 40 | 150 |
| TFS-50 | 50 × 62 | -0.1~0.3 | -0.1~0.2 | 66 | 40 | 200 |
| TFS-63 | 63 × 80 | -0.1~0.2 | -0.1~0.1 | 56 | 20 | 250 |
| TFS-75 | 75 × 92 | -0.1~0.2 | -0.1~0.1 | 60 | 20 | 310 |
| TFS-100 | 100 × 118 | -0.1~0.2 | -0.1~0.1 | 44 | 10 | 410 |
梱包：ボビン巻（TFS-25）/フィルム巻（TFS-32～63） 着色：ナチュラル透明/グリ－ンライン入り
※-0.1MPaは近似値です。用途・条件によってはご使用になれない場合がありますので「真空圧参考領域」をご参照ください。
関連リンク
適合継手
| ホース 詳細 |
ホース接続 | 加締め | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 専用クランプ | 専用クランプ | 専用クランプ | 専用クランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | フェルール | オネジ | カプラー | フェルール | オネジ | オネジ | オネジ | オネジ | オネジ | フェルール | オネジ | カプラー | |
| 主材質 |
ステンレス
|
真鍮
|
ステンレス
|
ステンレス
|
真鍮 + 樹脂
|
樹脂（PPSU）
|
ステンレス
|
ステンレス
|
真鍮
|
ステンレス
|
ステンレス
|
ステンレス
|
|
| 型番 | HFA | TC3-B | TC3-CS | TC3-F | TC3-PB | TC3-PC | TC3-S | TC2-S | TC6-B | TC6-F | TC6-S | TC6-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
|
|
|
| TFS-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TFS-32 |
32
41
|
- | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | - |
| TFS-38 |
38
48
|
◯ | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TFS-50 |
50
62
|
◯ | - | - | - | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TFS-63 |
63
80
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TFS-75 |
75
92
|
- | - | - | - | - | - | - | - | - | - | - | - |
| TFS-100 |
100
118
|
- | - | - | - | - | - | - | - | - | - | - | - |
適合カムロック
| ホース 詳細 |
ホース接続 | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | 袋ナット | 専用クランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | カプラー | カプラー | カプラー | カプラー | カプラー | カプラー | カプラー | アダプター | アダプター | アダプター | アダプター | カプラー | カプラー | |
| 主材質 |
アルミ合金
|
樹脂（PP）
|
ステンレス
|
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
ステンレス
|
ステンレス
|
|
| 型番 | 633-C-AL | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-BR | 633-CL-PP | 633-CL-SST | 633-E-AL | 633-E-BR | 633-E-PP | 633-E-SST | TC3-CS | TC6-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
|
| TFS-25 |
25
33
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TFS-32 |
32
41
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | - |
| TFS-38 |
38
48
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ |
| TFS-50 |
50
62
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ |
| TFS-63 |
63
80
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | - |
| TFS-75 |
75
92
|
◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | - |
| TFS-100 |
100
118
|
◯ | - | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ | - | ◯ | - | - |
