トヨリングFホース

TOP
・
商品を探す｜産業用ホース
・トヨリングFホース

耐熱・食品・耐油用

品番｜TGF

TOYORING-F HOSE

Features

食品・飲料の吸引、搬送や輸送に適したホース
簡単施工
流体状況が一目でわかる

資料ダウンロード

商品の特徴

食品・飲料の吸引、搬送や輸送に適したホース

食品専用なので安全・安心
吸引・圧送に使用可能。

食品・飲料の吸引、搬送や輸送に適したホース

食品専用なので安全・安心
吸引・圧送に使用可能。
簡単施工

ハサミで簡単にカットでき、施工性に優れる

簡単施工

ハサミで簡単にカットでき、施工性に優れる
流体状況が一目でわかる

透明度が高く、流体の確認ができ安心。

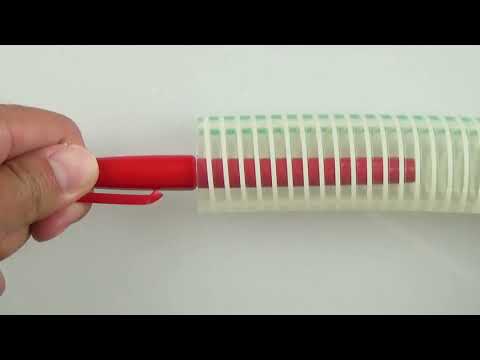

ホースの透明性を動画で確認する

流体状況が一目でわかる

透明度が高く、流体の確認ができ安心。

ホースの透明性を動画で確認する
法規制に適合し安全・安心

食品衛生法適合（令和2年厚生労働省告示第196号適合「PL制度」）
FDA（CFR21.170～199）適合
RoHS2修正規制適合

法規制に適合し安全・安心

食品衛生法適合（令和2年厚生労働省告示第196号適合「PL制度」）
FDA（CFR21.170～199）適合
RoHS2修正規制適合

概要
サポート
ダウンロード
業界別
改善事例
適合継手
適合カムロック

トヨリングFホース

耐熱・食品・耐油用

用途		各種食品・飲料水等の搬送、輸送用耐圧ホース
流体		水 (飲用除く) エア鉱物油動植物油耐熱食品・飲料薬品・化粧品粉末
機能		正圧(圧送) 負圧(バキューム) 高耐圧耐熱耐寒透明柔軟折れつぶれ防止耐油(動植物油) 耐油(鉱物油) 耐薬品低臭低溶出非粘着静電気防止結露防止耐摩耗難燃可塑剤不使用分別廃棄不要
法規則		食品衛生法(PL制度)第196号適合　FDA適合　BPOM適合　RoHS2適合
仕様	主材質	軟質塩化ビニール
	補強材	特殊PET樹脂
	内径	15mm～50.8mm
	使用温度範囲	-5℃~70℃
	その他

サイズ別規格表使用温度範囲　-5℃ 〜 70℃

品番	内径×外径（mm）	使用圧力（MPa）		定尺重量（kg/巻）	定尺（m）	最小曲げ半径（mm）
品番	内径×外径（mm）	50℃	70℃	定尺重量（kg/巻）	定尺（m）	最小曲げ半径（mm）
TGF-15-50	15 × 22	-0.1~0.4	-0.1~0.3	14	50	60
TGF-19-50	19 × 26	-0.1~0.4	-0.1~0.3	17	50	80
TGF-25-50	25.4 × 33.4	-0.1~0.4	-0.1~0.3	25	50	100
TGF-32-40	32 × 41	-0.1~0.3	-0.1~0.2	28	40	130
TGF-38-40	38 × 48	-0.1~0.3	-0.1~0.2	38	40	150
TGF-50-40	50.8 × 62.8	-0.1~0.3	-0.1~0.2	60	40	200

梱包：ボビン巻（TGF-15-50～-25-50）/フィルム巻（TGF-32-40～50-40）　　　着色：ナチュラル透明/グリ－ンライン入り
※減圧変形温度は、ホースを直管状態、管内を－0.1MPa（－760mmHg）に減圧した時に変形する温度です。使用限界温度ではありません。 ※-0.1MPaは近似値です。用途・条件によってはご使用になれない場合がありますので「真空圧参考領域」をご参照ください。

ダウンロード

サポート

適合継手

ホース詳細	ホース接続	袋ナット	袋ナット	袋ナット	袋ナット	袋ナット	加締め	専用クランプ	専用クランプ	専用クランプ	専用クランプ
	継手規格	オネジ	フェルール	オネジ	オネジ	カプラー	フェルール	オネジ	フェルール	オネジ	カプラー
	主材質	真鍮	ステンレス	真鍮 + 樹脂	ステンレス	ステンレス	ステンレス	真鍮	ステンレス	ステンレス	ステンレス
	型番	TC3-B	TC3-F	TC3-PB	TC3-S	TC3-CS	HFA	TC6-B	TC6-F	TC6-S	TC6-CS
ホース品番	内径（mm）外径（mm）
TGF-15-50	15 22	◯	◯	◯	◯	-	-	-	-	-	-
TGF-19-50	19 26	◯	◯	◯	◯	◯	-	-	-	-	-
TGF-25-50	25.4 33.4	◯	◯	◯	◯	◯	◯	-	-	-	-
TGF-32-40	32 41	-	-	-	-	-	-	◯	◯	◯	-
TGF-38-40	38 48	-	-	-	-	-	◯	◯	◯	◯	◯
TGF-50-40	50.8 62.8	-	-	-	-	-	◯	◯	◯	◯	◯

適合カムロック

ホース詳細	ホース接続	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	ホースバンド締め	袋ナット	ホースバンド締め	ホースバンド締め	専用クランプ
	継手規格	カプラー	カプラー	カプラー	カプラー	カプラー	カプラー	アダプター	アダプター	アダプター	アダプター	カプラー	カプラー	カプラー	カプラー
	主材質	アルミ合金	ブロンズ（青銅）	樹脂（PP）	ステンレス	アルミ合金	ステンレス	アルミ合金	ブロンズ（青銅）	樹脂（PP）	ステンレス	ステンレス	ブロンズ（青銅）	樹脂（PP）	ステンレス
	型番	633-C-AL	633-C-BR	633-C-PP	633-C-SST	633-CL-AL	633-CL-SST	633-E-AL	633-E-BR	633-E-PP	633-E-SST	TC3-CS	633-CL-BR	633-CL-PP	TC6-CS
ホース品番	内径（mm）外径（mm）
TGF-15-50	15 22	-	-	-	-	-	-	-	-	-	-	-	-	-	-
TGF-19-50	19 26	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	-	-
TGF-25-50	25.4 33.4	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-
TGF-32-40	32 41	◯	◯	-	◯	◯	◯	◯	◯	-	◯	-	◯	-	-
TGF-38-40	38 48	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	◯	◯	◯
TGF-50-40	50.8 62.8	◯	◯	◯	◯	◯	◯	◯	◯	◯	◯	-	◯	◯	◯
