グローバル一般配管、耐油用
トヨリングホース
品番｜TG
TOYORING HOSE
流体搬送がスムーズ
ホース内面がフラットで衛生的
流体状況が一目でわかる
バキューム用途に使用可能
商品の特徴
-
-

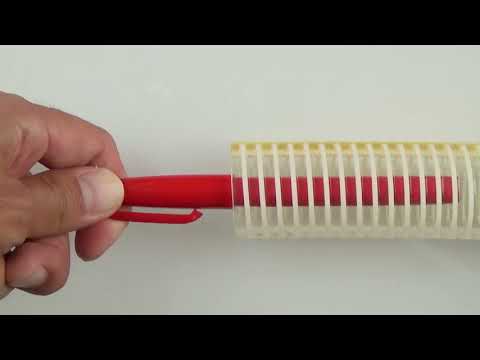

ホース内面がフラットで衛生的
ホース内面がフラットなので内部の残留物が少ない
ホース内面がフラットで衛生的
ホース内面がフラットなので内部の残留物が少ない
-
-
簡単施工
ハサミで簡単にカットでき、施工性がよい
簡単施工
ハサミで簡単にカットでき、施工性がよい
トヨリングホース
一般配管、耐油用
| 用途 | 工場設備配管・各種機械配管用耐圧ホース | |
|---|---|---|
| 流体 | ||
| 機能 |
正圧(圧送) 負圧(バキューム) 高耐圧 耐熱 耐寒 透明 柔軟 折れつぶれ防止 耐油(動植物油) 耐油(鉱物油) 耐薬品 低臭 低溶出 非粘着 静電気防止 結露防止 耐摩耗 難燃 可塑剤不使用 分別廃棄不要 |
|
| 法規則 | RoHS2適合 | |
| 仕様 | 主材質 | 軟質塩化ビニール |
| 補強材 | 特殊PET樹脂 | |
| 内径 | 9mm～50.8mm | |
| 使用温度範囲 | -5℃~60℃ | |
| その他 | ||
サイズ別規格表 使用温度範囲 -5℃ 〜 60℃
| 品番 | 内径×外径（mm） | 使用圧力（MPa） | 定尺重量（kg/巻） | 定尺（m） | 最小曲げ半径（mm） |
|---|---|---|---|---|---|
| TG-9 | 9 × 15 | -0.1~0.8 | 14.0 | 100 | 40 |
| TG-12 | 12 × 18 | -0.1~0.5 | 18.5 | 100 | 50 |
| TG-15 | 15 × 22 | -0.1~0.5 | 14.0 | 50 | 60 |
| TG-19 | 19 × 26 | -0.1~0.4 | 17.0 | 50 | 80 |
| TG-25 | 25.4 × 33.4 | -0.1~0.4 | 25.0 | 50 | 100 |
| TG-32 | 32 × 41 | -0.1~0.3 | 28.0 | 40 | 130 |
| TG-38 | 38 × 48 | -0.1~0.3 | 38.0 | 40 | 150 |
| TG-50 | 50.8 × 62.8 | -0.1~0.3 | 60.0 | 40 | 200 |
梱包：ボビン巻（TG-9～-25）/フィルム巻（TG-32～50） 着色：ナチュラル透明/イエローライン入り
※-0.1MPaは近似値です。用途・条件によってはご使用になれない場合がありますので「真空圧参考領域」をご参照ください。
関連リンク
-
機械製造工場
スプリング入りホースのカットに手間がかかり、ケガをすることもある
- 作業性向上
- 作業時間短縮
- 安全性向上
-
工場設備配管
冷却回路にホース配管をしたいが、自社で取り付けができないか？
- コスト低減
- 作業標準化
-
工場設備配管
スプリングホースは現場でカットしての配管作業がしずらい
- 作業性向上
- 作業時間短縮
- メンテナンス削減
-
半導体・精密機器工場
スプリングホースは柔軟性がなく、狭いスペースでの配管がしづらい
- 作業性向上
- 作業時間短縮
- 狭所配管
-
工場設備配管
経年劣化で天井付近でエア漏れが起こったが、メンテナンスが大変
- 作業時間短縮
- コスト低減
- 省エネ
-
工場設備配管
スプリングホースの硬鋼線の分別廃棄が面倒で時間が取られる
- 作業性向上
- 作業時間短縮
-
樹脂成形工場
バキューム用途でホースが変形、非塩ビホースは硬くて使えない
- 作業性向上
- 生産トラブル削減
- 生産効率アップ
-
機械製造工場
ホースを曲げると扁平して潰れてしまい、流量が減ってしまう
- 作業性向上
- 生産トラブル削減
- 生産効率アップ
-
機械製造工場
狭い箇所の組み込みのため、スプリングホースでは作業しにくい
- 作業性向上
- 狭所配管
-
機械製造工場
ホース抜け対策で加締め指定となったが、現場合わせできない
- 作業性向上
- 作業時間短縮
適合継手
| ホース 詳細 |
ホース接続 | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 袋ナット | 専用クランプ | 専用クランプ | 専用クランプ | 専用クランプ |
|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | オネジ | オネジ | オネジ | フェルール | カプラー | オネジ | フェルール | オネジ | カプラー | |
| 主材質 |
真鍮
|
真鍮 + 樹脂
|
ステンレス
|
ステンレス
|
ステンレス
|
真鍮
|
ステンレス
|
ステンレス
|
ステンレス
|
|
| 型番 | TC3-B | TC3-PB | TC3-S | TC3-F | TC3-CS | TC6-B | TC6-F | TC6-S | TC6-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
|
|
|
|
|
|
|
|
|
| TG-9 |
9
15
|
◯ | ◯ | ◯ | - | - | - | - | - | - |
| TG-12 |
12
18
|
◯ | ◯ | ◯ | - | - | - | - | - | - |
| TG-15 |
15
22
|
◯ | ◯ | ◯ | ◯ | - | - | - | - | - |
| TG-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TG-25 |
25.4
33.4
|
◯ | ◯ | ◯ | ◯ | ◯ | - | - | - | - |
| TG-32 |
32
41
|
- | - | - | - | - | ◯ | ◯ | ◯ | - |
| TG-38 |
38
48
|
- | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
| TG-50 |
50.8
62.8
|
- | - | - | - | - | ◯ | ◯ | ◯ | ◯ |
適合カムロック
| ホース 詳細 |
ホース接続 | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | ホースバンド締め | 袋ナット | ホースバンド締め | ホースバンド締め | 専用クランプ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 継手規格 | カプラー | カプラー | カプラー | カプラー | カプラー | カプラー | アダプター | アダプター | アダプター | アダプター | カプラー | カプラー | カプラー | カプラー | |
| 主材質 |
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
アルミ合金
|
ステンレス
|
アルミ合金
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
ステンレス
|
ブロンズ（青銅）
|
樹脂（PP）
|
ステンレス
|
|
| 型番 | 633-C-AL | 633-C-BR | 633-C-PP | 633-C-SST | 633-CL-AL | 633-CL-SST | 633-E-AL | 633-E-BR | 633-E-PP | 633-E-SST | TC3-CS | 633-CL-BR | 633-CL-PP | TC6-CS | |
| ホース 品番 |
内径（mm）
外径（mm）
|
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
|
 |
 |
|
| TG-9 |
9
15
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TG-12 |
12
18
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TG-15 |
15
22
|
- | - | - | - | - | - | - | - | - | - | - | - | - | - |
| TG-19 |
19
26
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | - | - |
| TG-25 |
25.4
33.4
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - |
| TG-32 |
32
41
|
◯ | ◯ | - | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | - | ◯ | - | - |
| TG-38 |
38
48
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
| TG-50 |
50.8
62.8
|
◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | ◯ | - | ◯ | ◯ | ◯ |
